Strukturen von Cantilever Spundwand Mauer

Cantilever Spundwand werden dort eingesetzt, wo die Höhe des zu behaltenden Bodens oder Wassers kleiner als 4,5 m ist. Die verschiedenen Kräfte, die auf eine freitragende Spundwand-Mauer wirken, sind der aktive Erddruck auf der Rückseite der Mauer und der passive Erddruck auf der Vorderseite der Mauer. Der aktive Druck neigt dazu, dass sich die Mauer von der Hinterfüllung entfernt, während der passive Erddruck der Wandbewegung widersteht.

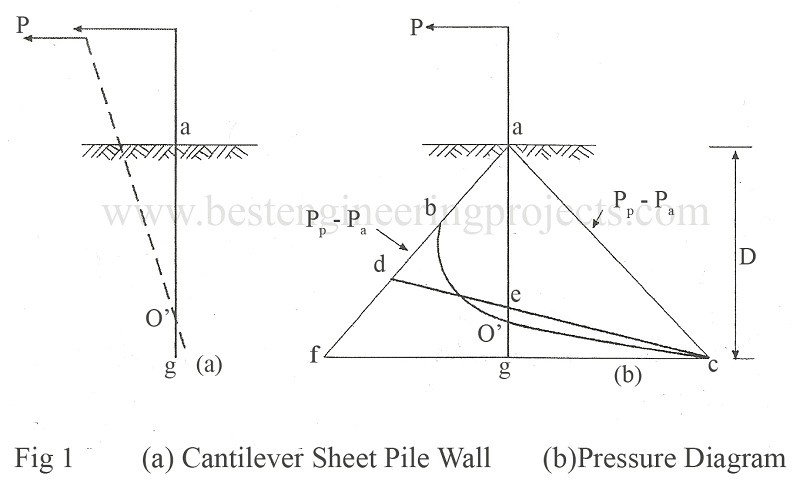

Abbildung 1 zeigt unten die Wirkung des Erddrucks gegen eine freitragende Spundwand-Mauer. Die Spundwand wird als vollkommen starr angenommen.

Unter der Wirkung einer horizontalen Kraft P, die oben angelegt wird, kippt der obere Teil des Stapels in Richtung von P und der untere bewegt sich entgegengesetzt zur Richtung der angelegten Kraft P. Dies ist in der Figur durch eine gestrichelte Linie dargestellt . Daher muss der Stapel eine gewisse Drehung an einer bestimmten Stelle in der Nähe des Bodens haben. Dieser Punkt ist in der Fig. 1 (a) als O 'dargestellt. Der Stapel über O 'wird in seiner rechten Seite einem passiven Erddruck aus dem Boden und seinem aktiven Erddruck unterworfen, während der untere Teil, der als ein passiver Erddruck auf der rechten Seite und ein aktiver Erddruck ausgesetzt ist, auf der linken Seite.

Am Punkt O 'bewegt sich der Haufen nicht und der Netto-Erddruck an der Stelle wird null sein. Der Netto-Erddruck wird durch das Diagramm abO'c dargestellt. Die Kurve wird zum Zwecke der Konstruktion durch eine Linie dc ersetzt. Der Punkt d auf der Linie af ist so lokalisiert, dass die Spundwand im Gleichgewicht unter der Wirkung der Kraft P und der Erddrücke durch die Bereiche ade und ecg vertreten ist. Die Position des Punktes d wird durch Versuch und Irrtum erhalten.
