Produktfotos

Kaltgewalzte Z-Typ
Kaltgewalzte Z-Typ
Kaltgewalzte Z-Typ
Kaltgewalzte Z-Typ

Kaltgewalzte Z-Profil Stahl Spundwand

Z-Profil stahl spundwand sind Anruf Z, weil ein Einzelbohle steht wie der Buchstabe. Kaltgeformten Spundwand wird auch durch eine Reihe von Walzen, um den der Z-Form und nach mit gleichmäßiger Dicke über die gesamte Länge der Profile gebildet produziert. Die dünnste Z Typ Spundwand vielleicht nur 3 mm dick sein. Vor 15 Jahren, nur in Europa war kaltgewalzte Spundwand Hersteller, ist heute die meisten Spundwände in China produziert, vor allem schwere Qualität Abschnitte. Kupplungen sind an beiden Seiten weit von der neutralen Achse, die maximale Nutzung der Materialien gut für ein größeres Widerstandsmoment bereitzustellen und auch entfernt. Wie alle anderen kaltgewalzten Metallspundbohlen, kann Z Sektionen produzieren auch in jeder möglichen Breite, Höhe, Dicke sein. OZ Spundwand, PAZ Spundwand, alle anderen Spundwand Daten und Abmessungen sind kein Problem. Verschieden von der Warmwalztechnologie, bei dem die Profile die Form in Mühlen zu bilden, die Kaltumformung benötigt ein anderes Verfahren der Walzen und bildet die maximale Dicke für die kaltgewalzten Z-Typ Spundbohle 16 mm.

Spundwand Konstruktion und Berechnung kann von Anfang an durchgeführt werden, kann unsere Fabrik Schneider machen die Dimensionen und Spezifikationen für Projekte, die Sie die Gesamtkosten von Anfang an wissen können. Jede Stahlsorte alle verwendet werden, S235 S355 S390 S430 S460 etc ist nur eine Frage der Anfrage. In Asien ist U-Typ Stahlbohle immer noch die Tradition, sondern mehr und mehr Arbeitsplätze, vor allem Kai-Konstruktionen, Tiefgründungen, Ufermauer, Trennwände erfordert Z Größen. Jetzt in Europa, vor allem in Westeuropa, Spundwand Auftragnehmer lieber Z-Profilen. HZ kombinierte Wand, OZ Spundbohlen und Rohrwänden kombiniert verwenden alle Z-Typen.



Unsere Vorteile

Ø Hervorragende Eigenschaften mit hoher Zugfestigkeit. Verriegelungen sind weg von der neutralen Achse, die einen guten Schutz für die kaltgewalzten Verriegelungen geben optimierte Profile für höhere Festigkeit und geringere Materialgewicht liegt.
Ø Der Lage zu retten Stähle wirtschaftlich. Im Vergleich zu U-Typ Stahlbohle, hat Z-Typ Spundwände immer geringeres Gewicht als Modul von Abschnitten ähnlich sind
Ø Hohe Einbauleistung mit großer Breite, Wir können Längen bis über 50 m zu erzeugen, und einer Dicke bis zu 16 mm, ein abwechslungsreiches Breite und Höhe. über 200 verschiedene Größen von Stahlspundwände
Ø Z-Profil-Spundwand werden normalerweise installiert und betrieben in verschweißt oder crimpled Doppel, die geben eine größere Systembreite im Vergleich zu U-Profile Spundbohlen Dies bedeutet auch, Handhabung und reduziert die Installationszeit. Weniger Zahl der Verriegelungen pro Laufmeter ist gut für die Wasserdichtheit.



Spundwand Immobilien

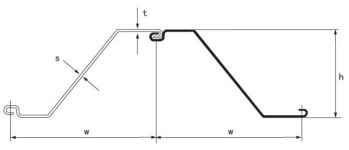

Tabelle 1 (Für AZ Spundland Größen)

Abschnitt Größe Masse Modul der Sektion Trägheitsmoment
Breite Höhe Dicke Pro Stapel Mauer
w h t s
mm mm mm mm kg/m kg/m2 cm3/m cm4/m
GPZ 12-770 770 344 8.5 8.5 72.6 94 1245 21430
GPZ 13-770 770 344 9.0 9.0 76.1 99 1300 22360
GPZ 14-770 770 345 9.5 9.5 79.5 103 1355 23300
GPZ 14-770 10/10 770 345 10.0 10.0 82.9 108 1405 24240
GPZ 12-700 700 314 8.5 8.5 67.7 96.7 1205 18880
GPZ 13-700 700 315 9.5 9.5 74.0 105.7 1305 20540
GPZ 13-700 10/10 700 316 10.0 10.0 77.2 110.2 1355 21370
GPZ 14-700 700 316 10.5 10.5 80.3 114.7 1405 22190
GPZ 18 630 380 9.5 9.5 74.4 118 1800 34200
GPZ 18 10/10 630 381 10.0 10.0 77.8 123 1870 35540
GPZ 17-700 700 419 8.5 8.5 73.1 104 1730 36230
GPZ 18-700 700 420 9.0 9.0 76.5 109 1800 37800
GPZ 19-700 700 420 9.5 9.5 80.0 114 1870 39380
GPZ 20-700 700 421 10.0 10.0 83.5 119 1945 40960
GPZ 18-800 800 449 8.5 8.5 80.7 100.9 1840 41320
GPZ 20-800 800 450 9.5 9.5 88.6 110.7 2000 45050
GPZ 22-800 800 451 10.5 10.5 96.4 120.5 2165 48790
GPZ 23-800 800 474 10.0 10.0 94.6 118.2 2330 55260
GPZ 25-800 800 475 10.9 10.9 102.6 128.2 2500 59410
GPZ 27-800 800 476 11.6 11.6 110.5 138.1 2670 63570
GPZ 26 630 470 11.5 11.5 97.8 155 2600 61135
GPZ 24-700 700 459 11.2 11.2 95.7 136 2430 55820
GPZ 26-700 700 460 12.2 12.2 102.9 147 2600 59720
GPZ 28-700 700 461 13.2 13.2 110.0 157 2760 63620
GPZ 24-700N 700 459 10.5 10.5 89.7 128 2435 55890
GPZ 26-700N 700 460 11.3 11.3 96.9 138 2600 59790
GPZ 28-700N 700 461 12.3 12.3 104.1 149 2765 63700
GPZ 28-750 750 509 10.5 10.5 100.8 134.4 2810 71540
GPZ 30-750 750 510 11.3 11.3 108.8 145.0 3005 76670
GPZ 32-750 750 511 12.2 12.2 116.7 155.6 3200 81800
GPZ 36-700N 700 499 13 13 118.6 169 3590 89610
GPZ 38-700N 700 500 13.5 13.5 126.4 181 3795 94840
GPZ 40-700N 700 501 14.2 14.2 134.2 192 3995 100080
GPZ 42-700N 700 499 15 15 142.1 203.1 4205 104930
GPZ 44-700N 700 520 15.5 15.5 149.9 214.2 4405 114566
GPZ 46-700N 700 520 16 16 157.7 225.3 4605 119752
GPZ 46 580 540 15 15 132.6 229 4595 127015
GPZ 48 580 570 15.5 15.5 139.6 241 4800 136872
GPZ 50 580 580 16 16. 146.7 253 5015 145521
GPZ 48-700 700 520 16 16 158.5 226.4 4755 123655
GPZ 50-700 700 540 16 16 166.3 237.5 4955 133887
GPZ 52-700 700 560 16 16 174.1 248.7 5155 144653



Tabelle 2 (Andere beliebte Spundland Größen)

Abschnitt Größe Masse Modul der Sektion Trägheitsmoment
Breite Höhe Dicke Pro Stapel Mauer
w h t s
mm mm mm mm kg/m kg/m2 cm3/m cm4/m
GPZ5-850 850 253 5 5 40.8 48.0 507 6416
GPZ6-850 850 254 6 6 48.9 57.5 604 7671
GPZ10-700 700 350 5 5 41.7 59.6 983 17208
GPZ11-635 635 301 7 7 52.7 83 1092 16390
GPZ12-650 650 319 7 7 57.8 88.9 1229 19603
GPZ12-635 635 302 8 8 60.2 94.8 1243 18735
GPZ14-675 675 379 7 7 47.6 85.3 1387 26105
GPZ14-650 650 320 8 8 65.8 101.2 1395 22312
GPZ14-635 635 303 9 9 69.5 110 1413 21368
GPZ15-685 685 399 7 7 58.8 85.7 1453 28915
GPZ15-675 675 400 7 7 59.8 88.6 1472 29291
GPZ16-700 700 428 7 7 60.6 86.5 1558 33225
GPZ16-635a 635 304 10 10 77.2 121.5 1567 23746
GPZ16-675 675 380 8 8 65.8 97.4 1579 29843
GPZ16-635b 635 379 7 7 61 96.1 1610 30502
GPZ17-685 685 400 8 8 67.2 98.2 1654 33048
GPZ18-700 700 429 8 8 70 99 1770 37981
GPZ18-630a 630 380 8 8 61 98.9 1788 34321
GPZ18-675 675 381 9 9 75.6 112 1800 34098
GPZ18-630b 630 380 9.5 9.5 74.4 118 1800 34200
GPZ18-700 700 430 9 9 79.5 113.6 1800 37800
GPZ18-635 635 380 8 8 69.6 109.6 1827 34717
GPZ19-685 685 401 9 9 76.8 112.1 1862 37335
GPZ20-675 675 382 10 10 84 125 1985 37886
GPZ20-630 630 380 9 9 68.6 111 1995 38667
GPZ21-685 685 402 10 10 85.7 125.2 2055 41304
GPZ21-685 685 400 10 10 85.2 124.3 2081 41612
GPZ22-650 650 440 9 9 79.5 122.2 2228 48536
GPZ22-630 630 380 10 10 76.5 122.9 2245 43112
GPZ23-700 700 430 10 10 88.4 126.5 2250 48306
GPZ23-635 635 417 9 9 81 127.6 2265 47225
GPZ25-635 635 418 10 10 94.4 148.6 2500 52258
GPZ28-700 700 500 10 10 95.1 135.7 2752 68812
GPZ28-635 635 419 11 11 103.6 163.2 2806 58786
GPZ29-700 700 500 10.5 10.5 99.9 142.6 2915 72316
GPZ30-700a 700 449 11 11 111.5 159.3 2986 67025
GPZ30-700b 700 500 11 11 104.6 150 3022 74621
GPZ30-635 635 420 12 12 112.8 177.5 3042 63889
GPZ32-675 675 490 11 11 108.4 160.6 3188 77402
GPZ32-635 635 421 13 13 122.3 192.7 3276 68954
GPZ33-700 700 500 12 12 114.1 163 3299 82315
GPZ35-675 675 490 12 12 117.9 174.7 3455 84135
GPZ37-675 675 491 13 13 128.4 190.2 3720 91327
GPZ39-675 675 491.5 13.5 13.5 132.3 196 3853 94699
GPZ40-675 675 492 14 14 136.9 202.9 3984 98065
GPZ44-700 700 548 13 13 138.4 197.8 4400 120551
GPZ48-700 700 549 14 14 148.7 212.4 4712 129356
GPZ51-700 700 550 15 15 165.8 236.9 5146 141518
GPZ54-700 700 551 16 16 176.3 251.9 5461 150443

Hinweis: Dieser Tisch ist nur ein Teil unserer Größen. Wir haben über 1000 verschiedene Größen. Wir können unsere Maschine in jeder Breite, Höhe und Dicke zu produzieren. Bitte kontaktieren Sie uns, wenn Ihre Größe nicht in der Tabelle ist.

Produktion und Lieferung

Lieferung in geschweißten Paaren
Lieferung in geschweißten Paaren
Lieferung in Einzelzimmer
Lieferung in Einzelzimmer

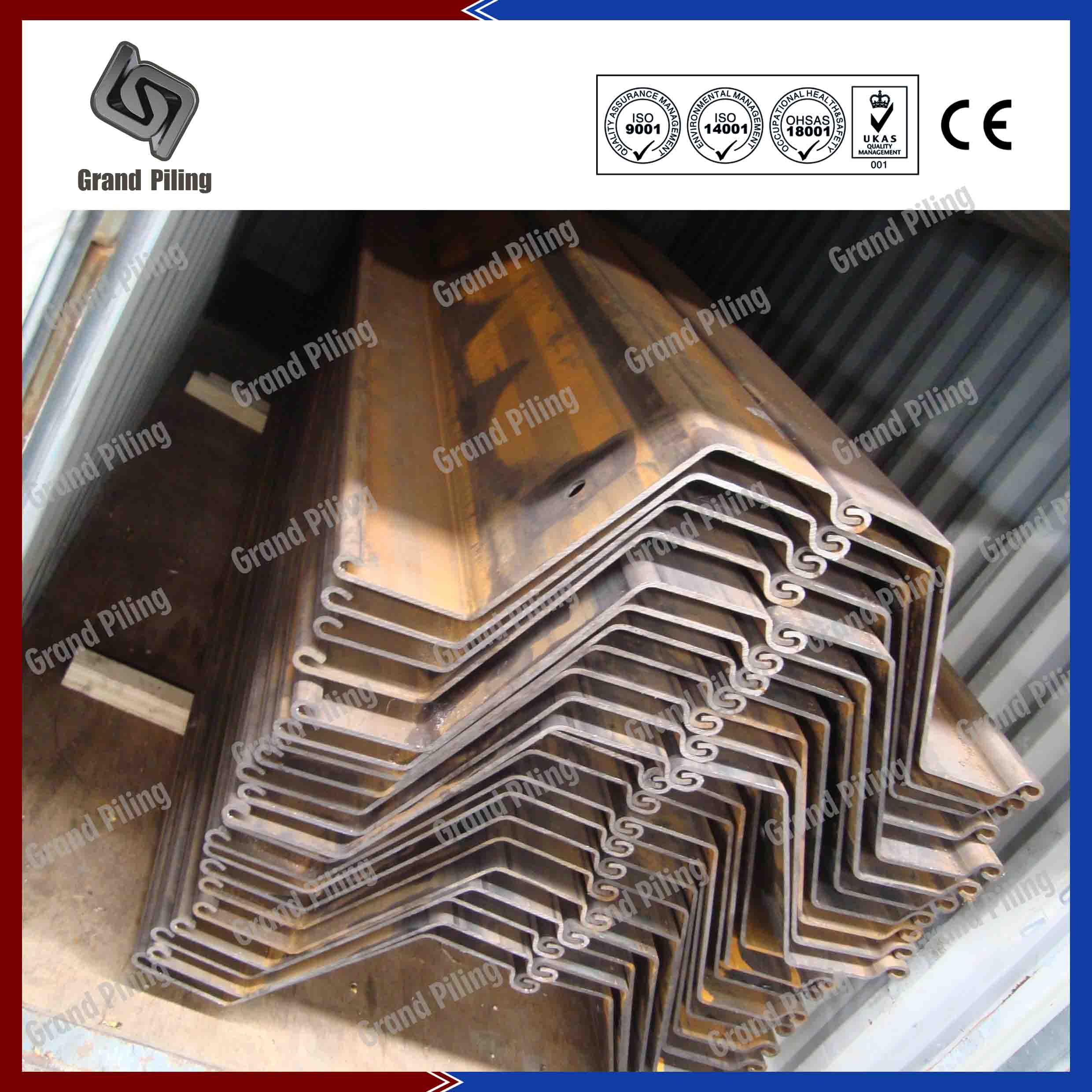

Lieferung durch Schüttgut
Lieferung durch Schüttgut

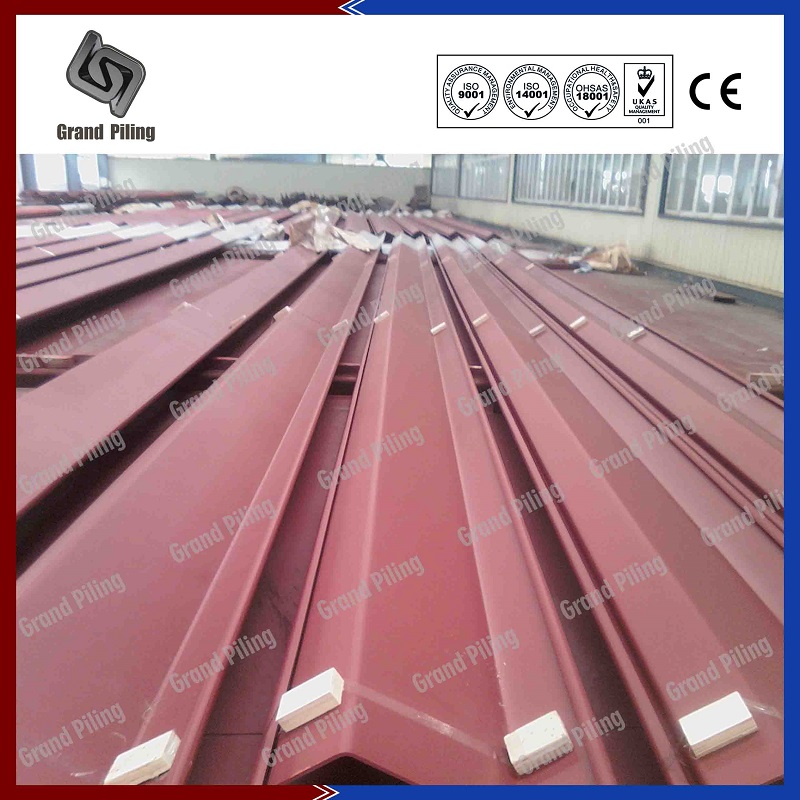

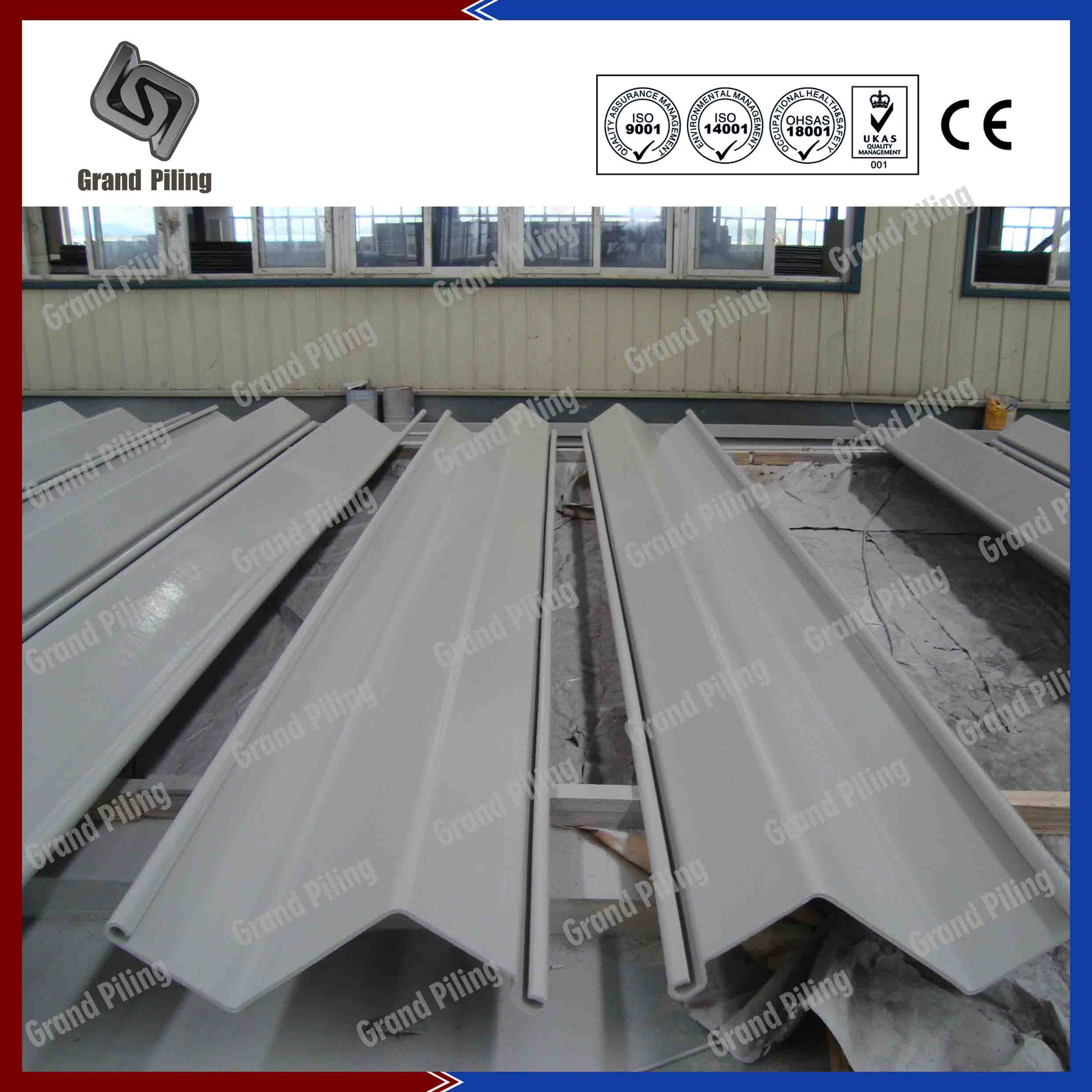

Malerei im Haus
Malerei im Haus

Download:

Spundwand Broschüre

Spundwand Broschüre

Unsere Aktuelle Broschüre

P1-5:Einführung P6-7:Z Typ Spundwand
P8-9:Eckbereich P10-11:Z Typ Spundwand
P12-15:U Typ Spundwand P16-17:Omega Spundwand
P18-19:Trench sheet P20-21:Straight Web Haufen
P20-21:Stahlsorte P22-27:Schlauchkombi
P28-31:HZ combiwall P32-39:Globale Projekte


In Verschiedenen Sprachen Herunterladen

Technische Details

1.  COTECNA Philippinischer Versandbericht   2.  SGS Inspektionsbericht für Spundwand   3.  BV Inspektionsbericht für Spundwand   4.  Spundwand Qualitätskontrolle Dokument   5.  Stahlspundwände MTC   6.  Baosteel MTC   7.  Konstruktionshandbuch für Spundwand

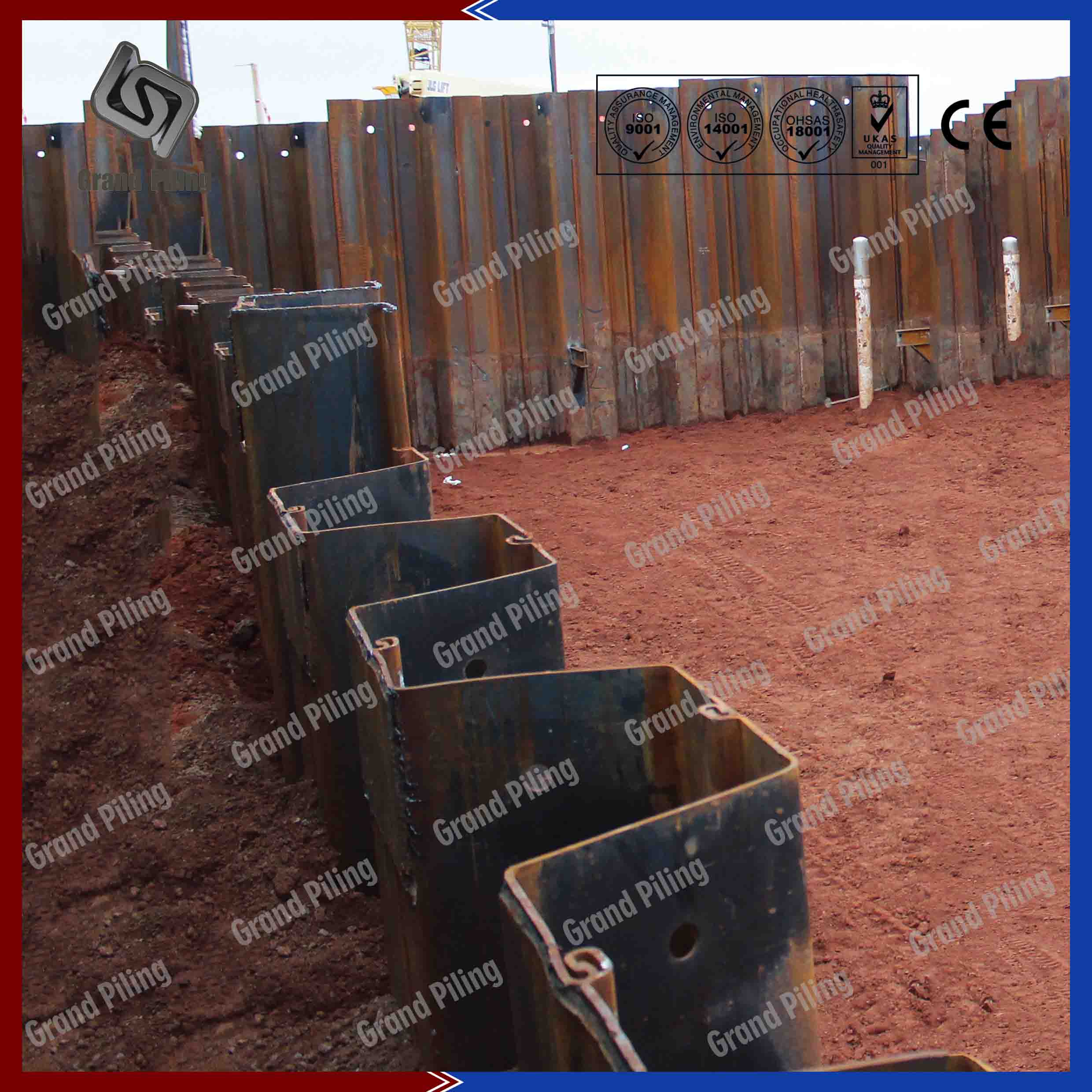

Globale Projekte
