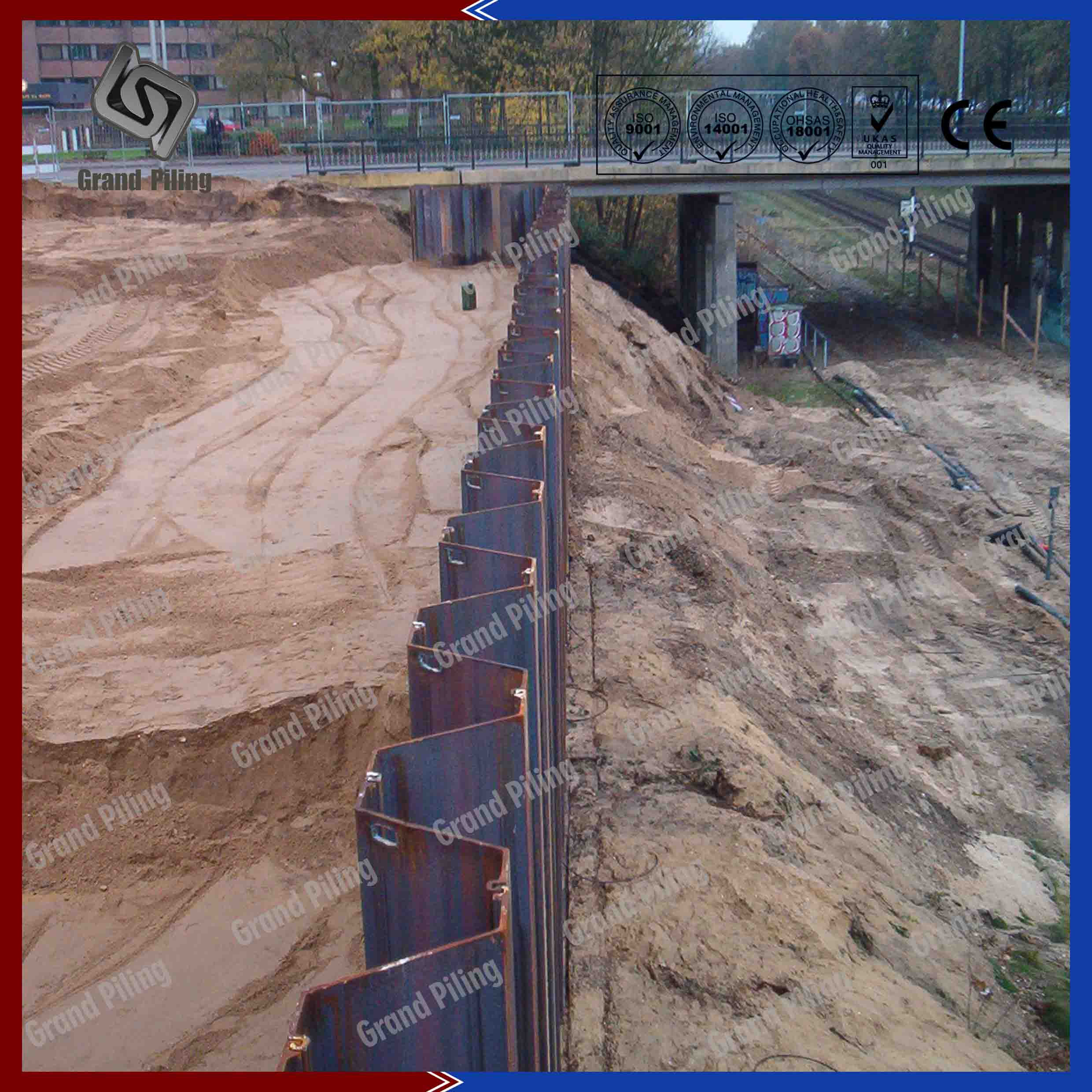

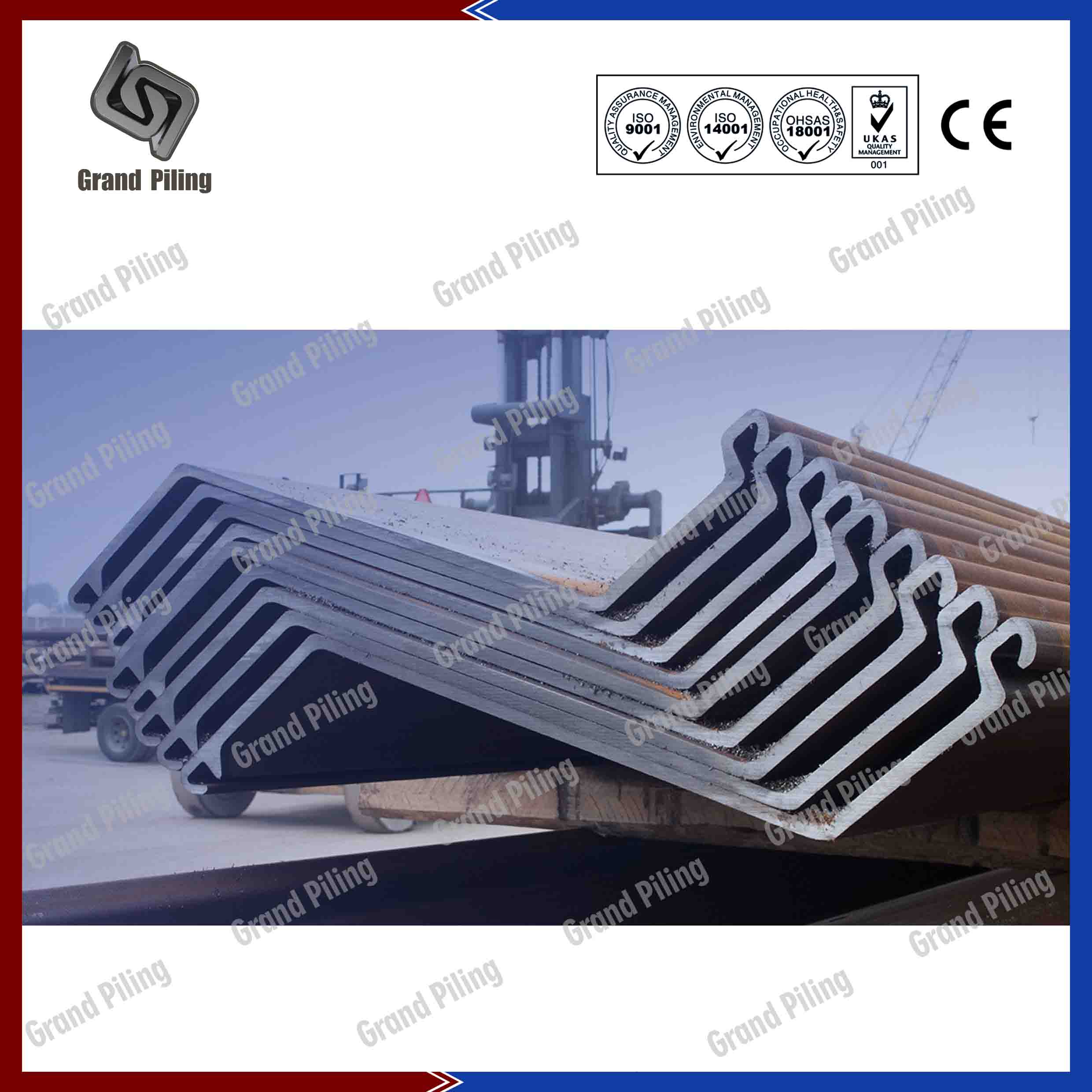

Warmgewalzte Z-Profile

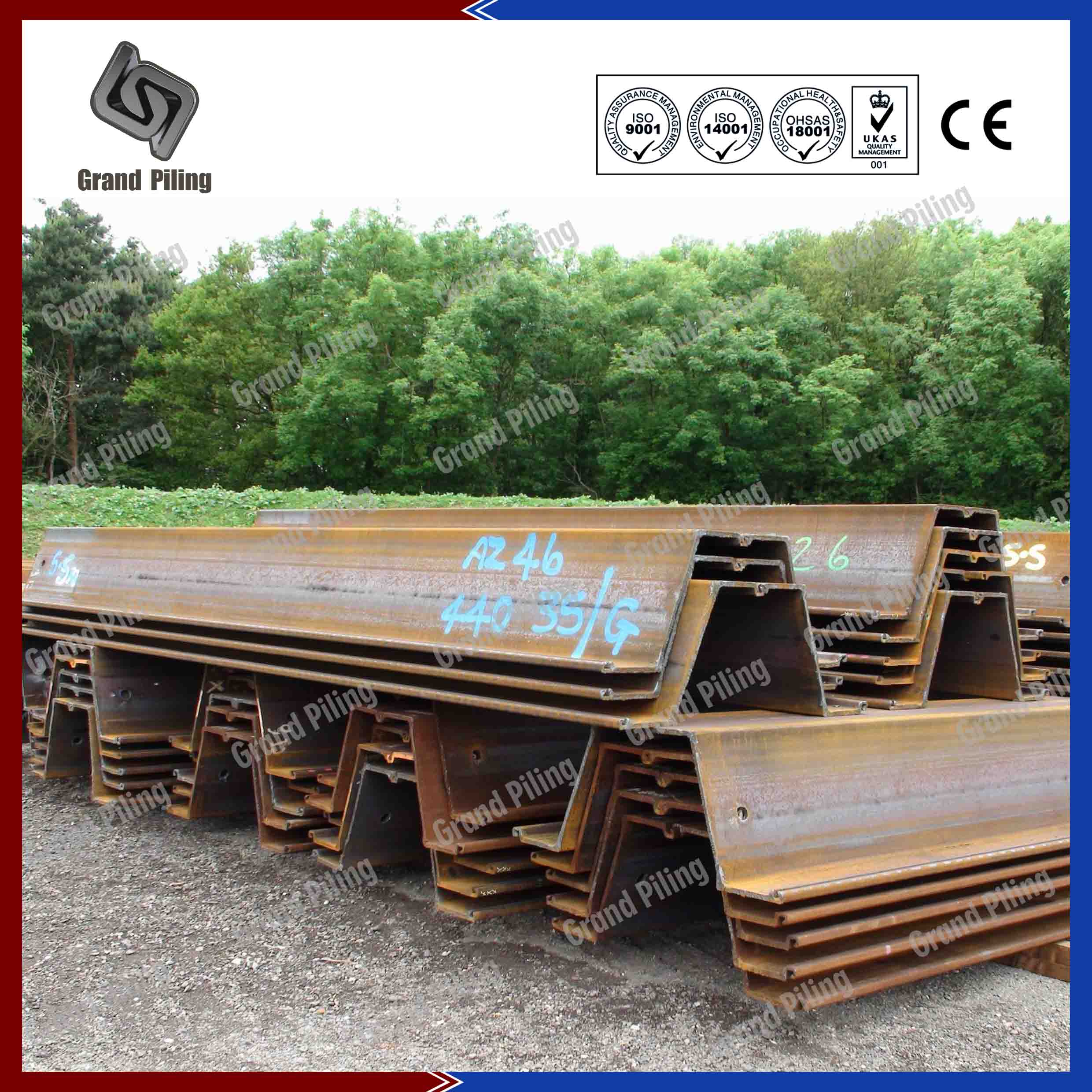

Warmgewalzte Z-Profile

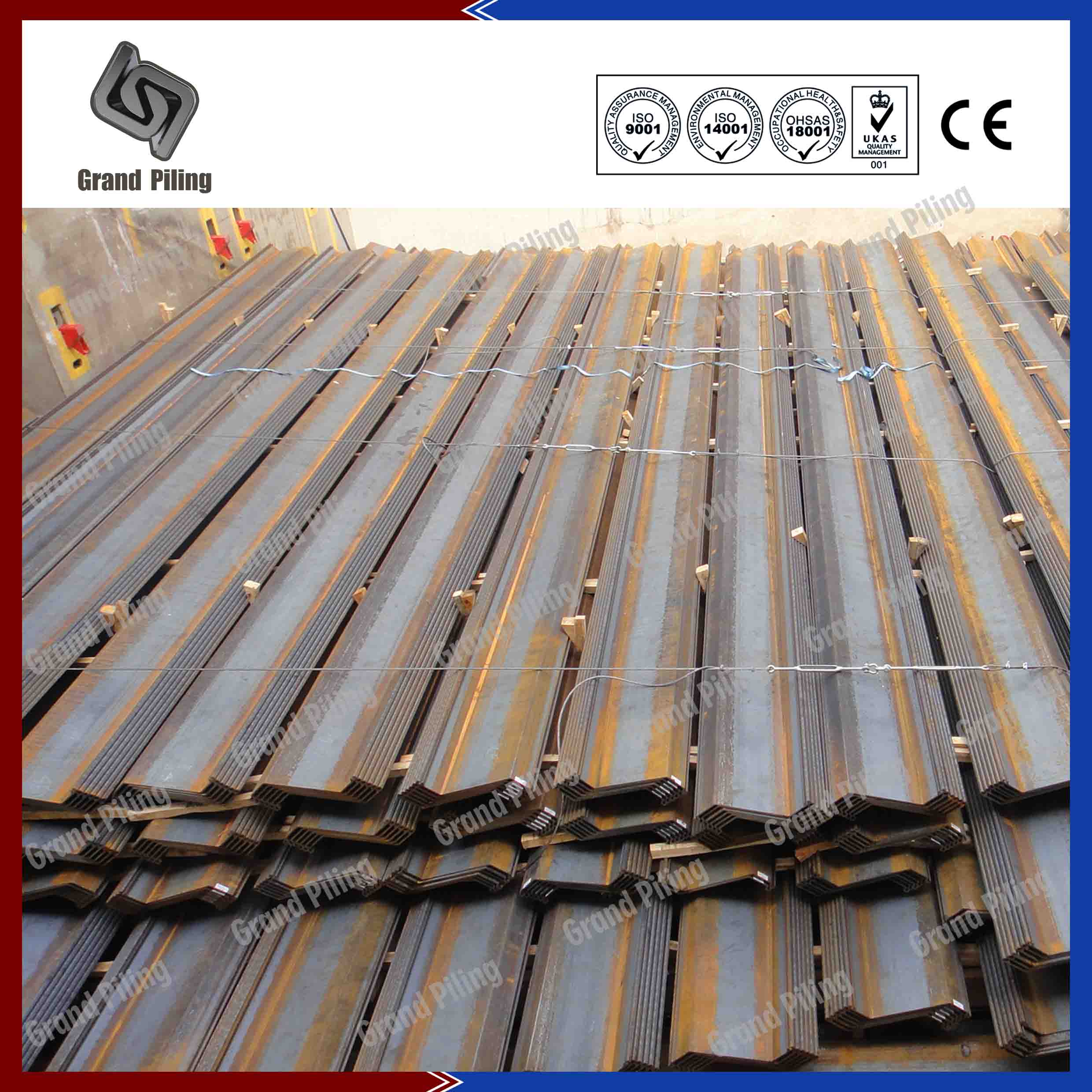

Warmgewalzte Z-Profile

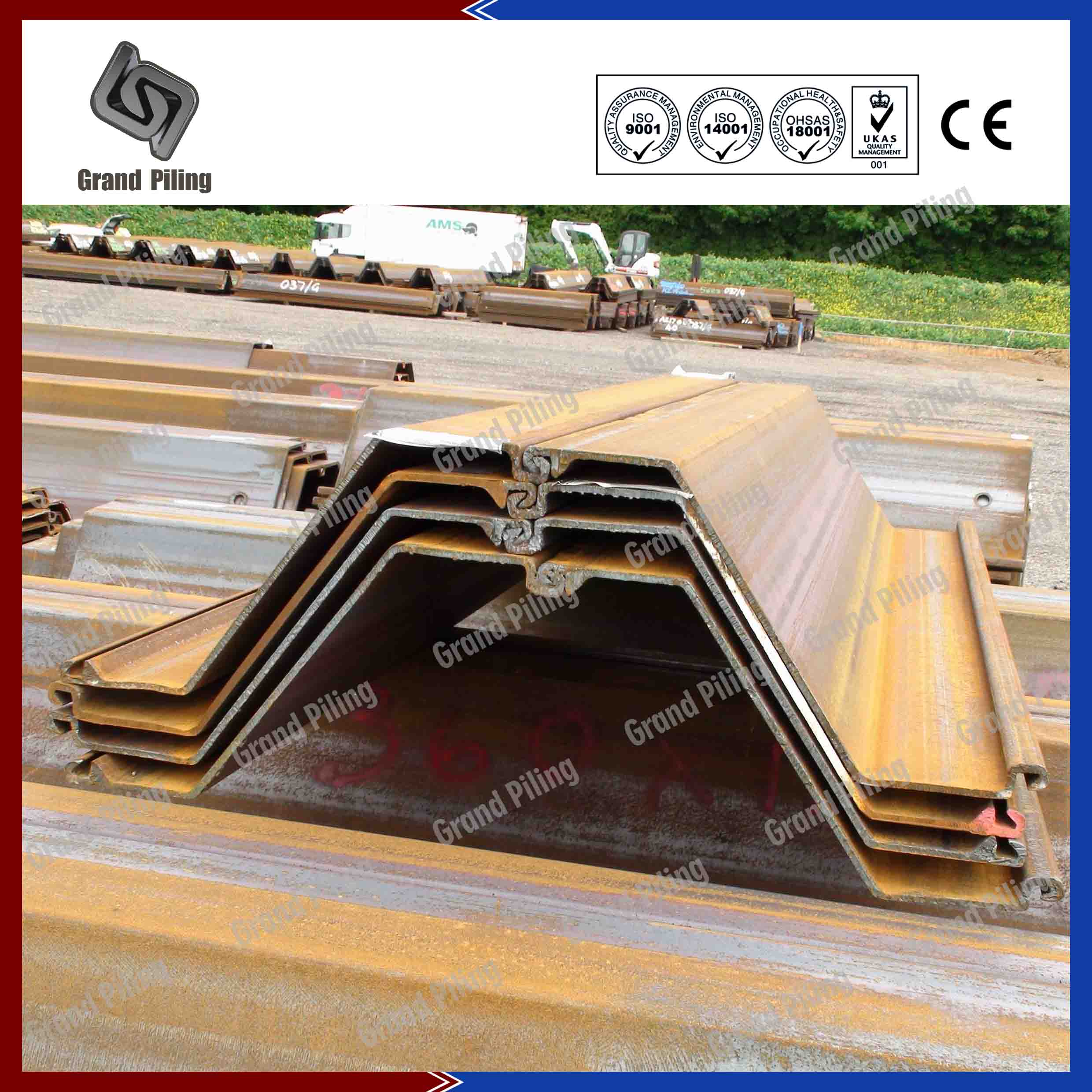

Warmgewalzte Z-Profile

Z-Profil Spundwand werden in Form von Z-Buchstaben hergestellt, die normalerweise in gecrimpten oder geschweißten Doppelten fahren. Z-Profil Spundwand sind weit verbreitet als U-Profil im Hafen Bau und tiefe Fundament, weil Z-Profil kann einen größeren Modul haben und kann als Zwischenstapel für Rohr-und HZ Spundwandsystem verwendet werden.

Die Hauptmerkmale der Z-Typ warmgewalzte Stahlspundbohle: kontinuierlicher Form der Bahn und der bestimmten Position der Verriegelung, die symmetrisch auf beiden Seiten der neutralen Achse, die beiden Hilfe, um den Modul des Abschnitts zu verbessern. Im Allgemeinen haben Z-Typ Spundbohlen unterhalb der Vorteile:
Ø Als Modul der Schnitt ähnlich sind, Z-Typ Spundwand immer kleiner wegiht pro Quadratmeter als U-Typ Spundwände
Ø Größere Breite, bedeutet, dass weniger nicht von Platten benötigt werden, Kosten für Spundwände Anlagen oder excavations.also das ist gut für wassersparende.
Ø Kann als Infill-Haufen zusammen mit Stahlrohren verwendet wird, und H beams.which normalerweise verwendet wird, um sehr hohen Modul achive verwendet werden

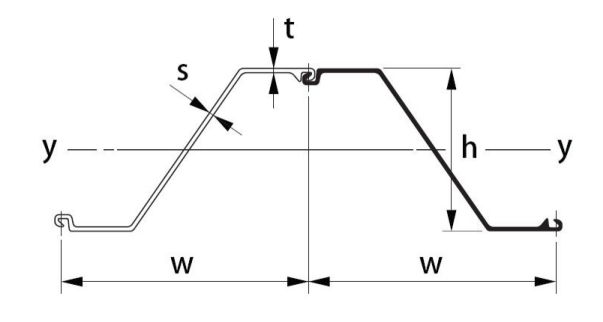

AZ Type Warmgewalzte Spundwände

Abschnitt Größe Masse Trägheitsmoment Modul der Sektion
Breite Höhe Dicke Pro Stapel Mauer
w h t s
mm mm mm mm kg/m kg/m2 cm4/m cm3/m
AZ 12-770 770 344 8.5 8.5 72.6 94 21430 1245
AZ 13-770 770 344 9.0 9.0 76.1 99 22360 1300
AZ 14-770 770 345 9.5 9.5 79.5 103 23300 1355
AZ 14-770 10/10 770 345 10.0 10.0 82.9 108 24240 1405
AZ 12-700 700 314 8.5 8.5 67.7 96.7 18880 1205
AZ 13-700 700 315 9.5 9.5 74.0 105.7 20540 1305
AZ 13-700 10/10 700 316 10.0 10.0 77.2 110.2 21370 1355
AZ 14-700 700 316 10.5 10.5 80.3 114.7 22190 1405
AZ 18 630 380 9.5 9.5 74.4 118 34200 1800
AZ 18 10/10 630 381 10.0 10.0 77.8 123 35540 1870
AZ 17-700 700 419 8.5 8.5 73.1 104 36230 1730
AZ 18-700 700 420 9.0 9.0 76.5 109 37800 1800
AZ 19-700 700 420 9.5 9.5 80.0 114 39380 1870
AZ 20-700 700 421 10.0 10.0 83.5 119 40960 1945
AZ 18-800 800 449 8.5 8.5 80.7 100.9 41320 1840
AZ 20-800 800 450 9.5 9.5 88.6 110.7 45050 2000
AZ 22-800 800 451 10.5 10.5 96.4 120.5 48790 2165
AZ 23-800 800 474 11.5 9.0 94.6 118.2 55260 2330
AZ 25-800 800 475 12.5 10.0 102.6 128.2 59410 2500
AZ 27-800 800 476 13.5 11.0 110.5 138.1 63570 2670
AZ 26 630 427 13.0 12.2 97.8 155 55510 2600
AZ 24-700 700 459 11.2 11.2 95.7 136 55820 2430
AZ 26-700 700 460 12.2 12.2 102.9 147 59720 2600
AZ 28-700 700 461 13.2 13.2 110.0 157 63620 2760
AZ 28-750 750 509 12.0 10.0 100.8 134.4 71540 2810
AZ 30-750 750 510 13.0 11.0 108.8 145.0 76670 3005
AZ 32-750 750 511 14.0 12.0 116.7 155.6 81800 3200
AZ 36-700N 700 499 15.0 11.2 118.6 169 89610 3590
AZ 38-700N 700 500 16.0 12.2 126.4 181 94840 3795
AZ 40-700N 700 501 17.0 13.2 134.2 192 100080 3995
AZ 42-700N 700 499 18.0 14.0 142.1 203.1 104930 4205
AZ 44-700N 700 500 19.0 15.0 149.9 214.2 110150 4405
AZ 46-700N 700 501 20.0 16.0 157.7 225.3 115370 4605
AZ 46 580 481 18.0 14.0 132.6 229 110450 4595
AZ 48 580 482 19.0 15.0 139.6 241 115670 4800
AZ 50 580 483 20.0 16.0 146.7 253 121060 5015
AZ 48-700 700 503 22.0 15.0 158.5 226.4 119650 4755
AZ 50-700 700 504 23.0 16.0 166.3 237.5 124890 4955
AZ 52-700 700 505 24.0 17.0 174.1 248.7 130140 5155



HOESCH Z Type Spundwände

Abschnitt Systembreite Wandhöhe Flanschdicke Web Dicke Masse Widerstandsmoment Trägheitsmoment
w h t s G G Wy Einzelbohle Iy
Mauer Einzelbohle Mauer Mauer
mm mm mm mm kg/m2 kg/m cm3/m cm3 cm4/m
HOESCH 1707 700 420 8,7 8,5 104,6 73,2 1735 1215 36435
HOESCH 1807 700 420 9,2 9,0 109,3 76,5 1800 1260 37800
HOESCH 1907 700 420 9,7 9,5 113,9 79,7 1865 1306 39165
HOESCH 2007 700 420 10,3 10,1 119,4 83,6 1945 1362 40845
HOESCH 2407 700 440 11,0 11,0 136,7 95,7 2450 1715 53000
HOESCH 2507 700 440 11,5 11,5 141,4 99,0 2525 1768 55550
HOESCH 2607 700 440 12,0 12,0 146,2 102,3 2600 1820 57200
HOESCH 2707 700 440 12,7 12,7 153,0 107,1 2705 1894 59520
HOESCH 2807 700 440 13,1 13,1 156,7 109,7 2765 1936 60830
HOESCH 3607 700 500 16,8 10,8 167,7 117,4 3595 2517 89875
HOESCH 3707 700 500 17,4 11,4 173,7 121,6 3696 2587 92400
HOESCH 3807 700 500 18,0 12,0 179,8 125,9 3800 2660 95000
HOESCH 3907 700 500 18,7 12,7 186,8 130,8 3925 2745 98000
HOESCH 4007 700 500 19,0 13,0 190,0 133,0 3970 2780 99250



Z Type Warmgewalzte Spundwand

Z Type Spundbohlen steht wie der Buchstabe Z, und sind lang strukturellen Abschnitte mit vertikalen Verriegelungssystem die wird bildet einen kontinuierlichen Spundwand. Die Fähigkeit einer Stahlspundwand Profil ist abhängig von der Modul der Abschnitt, Stahlsorte und der Böden und das Grundstück in. China Spundwand Transfer Druck von einer Seite der Wand, um die Böden vor ihm angetrieben. Warmwalzen und Kaltwalzen sind die zwei Hauptproduktionstechnologie für China Spundbohlen, mit der größte Unterschied ist die Verriegelung. Warmgewalzte Z Abschnitte sind aus Stahl bei sehr hohen Temperaturen hergestellt, so dass die Verriegelungen wäre eng als kaltgeformten Verriegelungen. So in sehr harten Böden, Spundwand Stützmauern, Spundwandkofferdämme, Bootssteg Bau, Spundwand Kaimauern, Hangsicherung, Kai Bau, werden bevorzugt, China warmgewalzte Spundbohlen. Hot Walzprofile sind in der Regel mehr wasserdicht. Warmgewalzten Stahlspundbohlen haben fast 10% Recycling-Anteil, während kaltgeformten Stahlspundwände haben nur 70% aus recyceltem Material. Nach und kaltgewalzte Spundwand und warmgewalzte Spundwand kann in viele Projekte gegenseitig ersetzen.

Z-Typ warmgewalzten Stahlspundbohlen normalerweise AZ Spundwand, PZ Spundwand, PZC Spundwand OZ Spundwand usw. Denn die Konkurrenz der Z-Profile sind nicht so schwer wie U-Profile beziehen, Z-Profile Preise sind in der Regel höher als U-Profile, obwohl die Walzkosten etwa gleich ist. Viele Spundwand Hersteller und Lieferant weiß nicht, was ist der Unterschied zwischen warmgewalzten Spundbohlen und Larssen Spundbohlen. Alle Abschnitte mit Larssen Schlösser können Larssen Stahlbohle aufgerufen werden. Larrsen war der Name des Mannes, der Larssen Verriegelungen erfunden. Also alles Spundwand UK, Sheet Pile Europe, Stahlbohle alle können Larrsen Spundwand aufgerufen werden.

Wir halten einen großen Bestand an China warmgewalzte Spundwand mit hoher Qualität, streng nach Qualitätssicherung und Kontrollverfahren. Am weitesten verbreitete Standard EN10248 Teil 1 & 2.

Warmgewalzten Stahlspundbohlen haben eine Kugel oder Socket-Typ Verriegelung. Kugel-Verriegelungen sind nur mit Ball-Typ Stahlbohle kompatibel. Und Buchse Typ Spundbohlen sind nur mit Sockel Verriegelungen kompatibel. Kugelkupplungen sind üblicherweise in den USA verwendet wird, während in anderen Teilen, die fast alle Buchsen Verriegelungen



Z Type Warmgewalzte Spundwände Lieferform

AZ Larssen Spundbohlen können in Einzelbohlen geliefert werden, crimpled Doppelbohlen. Dies ist die Lieferform von Larssen Spundbohle. Wir können auch verkauft gebogen Pfähle, Ecke Pfähle, Abzweigbohlen für Larssen Stahlspundwände. Larssen Spundbohlen in gezackten Wand, Kastenpfähle, Spundwandkasten, Kombiwänden geliefert werden. Umgang mit Loch und Kennzeichnung kann auch auf Anfrage geliefert werden.

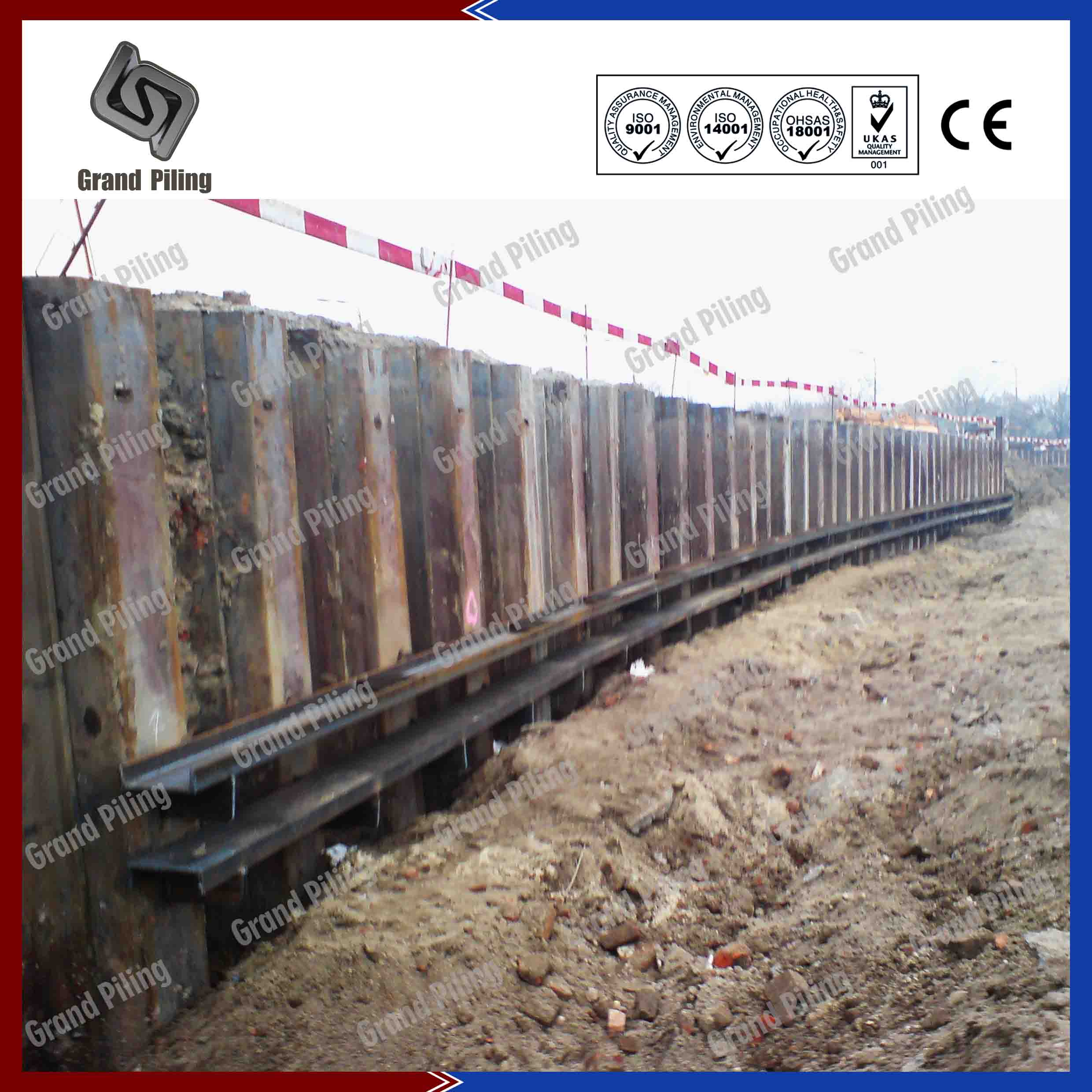

Am weitesten verbreitete Anwendungen sind Flussregelstruktur und Hochwasserschutz, Häfen und Hafenanlagen, Pumpstationen, Brückenpfeiler, Straßenverbreiterung Stützmauern, Kellern, Tiefgaragen, Containment Barrieren, Laden Lager Stiftungen, Temperatur Werke usw.

Von der Spundwand Design und Berechnungsstufe, China warmgewalzten Stahlspundbohlen bereits beachten Sie die Korrosion Faktoren, um eine befriedigende Lebensdauer zu erreichen. Verschiedene Korrosionsfaktoren für Larssen Stahlbohle muss bei der Konstruktion festgestellt werden, einschließlich U-Korrosion, atmosphärische Korrosion, Korrosion in Binnengewässern und in der Meeresumwelt. In der Meeresumwelt, Gezeitenzone, Meerwasser Tauchzone, geringe Wasserzone, Spritzen und atmosphärischen Bereich. Um die Lebensdauer des Larssen Spundbohle zu erhöhen, Ingenieure oder Vertragspartner haben mehrere Möglichkeiten.



Corrossion Schutz von Larssen Stahl Spundwand

1.Verwenden eines schwereren Abschnitt. Zusätzliche Stahlstärke als Korrosionszuschlag kann die effektive Lebensdauer der China warmgewalzte Spundwand zu erhöhen. Wie viel zusätzliche Dicke Stahl ist abhängig von der Arbeitswelt und der Umgebung. Subunternehmen und Ingenieure sollten bedenken, dass die meisten ätzenden Zonen möglicherweise nicht mit dem am höchsten belasteten Zone zusammenfallen zu tragen. Eine weitere wirtschaftliche Berechnung ist es, die Stahlspundwände Dicke lokal durch Anbringen Stahlplatten zu erhöhen. Die Spleiß Stahlplatten könnten 2-3m longs sein

2.Verwenden Sie von einer hohen Ausbeute Stahl. Obwohl alle Kohlenstoffstahl haben ähnliche Korrosionsraten werden S355GP Stahlspundwände ermöglichen zusätzliche 30% Verlust der zulässigen Dicke ohne Beeinträchtigung fortgesetzt werden, im Vergleich zu S270 GP Stahlgüte. Als Ergebnis kann ein Anstieg von 30% in effektive Lebensdauer einer Metallspundbohle mit nur 2% Spundwandkosten erzielen. S430 S390 GP oder GP ein besseres Ergebnis zu erzielen.

3.Beschichtungssystem: gestrichene Spundbohlen werden in vielen Ufermauer und Schotten Projekte verwendet. Eine gute Lackieranlage können mehr als 20 Jahre dauern. Meist häufigsten angegebene Farbe Marken sind International (Interzone 954, Interseal 269) SIGMA, SIGMACOVER Malerei, Hempel Farbe, Jotun Farbe (Marathon Epoxy, Jotamastic 87, Baltoflake usw.). Stahlspundwandbohlen kann eine Seite oder beide Seiten, temporäre oder permanente Malerei Malerei lackiert werden. Temporäre Malerei ist nur innerhalb 100um, die China warmgewalzten Stahlspundbohlen während des Transports auf See zu schützen. Während einer ständigen Gemälde normalerweise mindestens 450-500um.

5.Kathodischen Schutz: Zwei Systeme werden entweder mit Opferanoden oder beeindruckt Gleichströme. Die kathodische Schutzsystem erfordert Kenntnisse und Erfahrungen der Fachbetriebe.

6.Betonummantelung: In Meeresumwelt können Betonummantelung verwendet, um Stahlpfähle, die oft an den Splash-Zone beschränkt zu schützen. In einigen Fällen sind sowohl die Spritzzone und der Gezeitenzone durch die Verlängerung der fertig zu unter dem niedrigsten Wassermangel geschützt.
