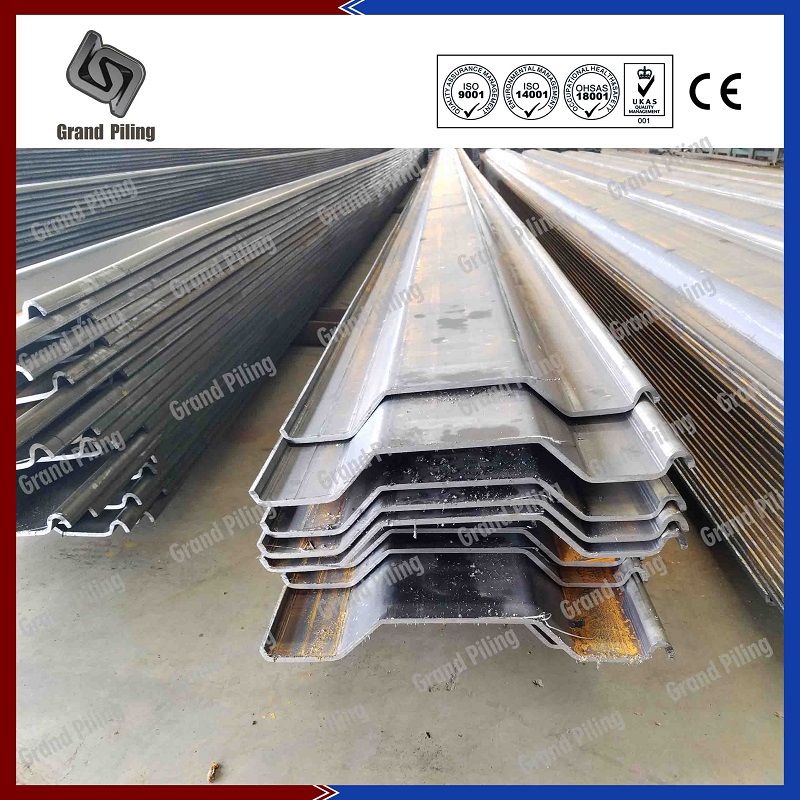

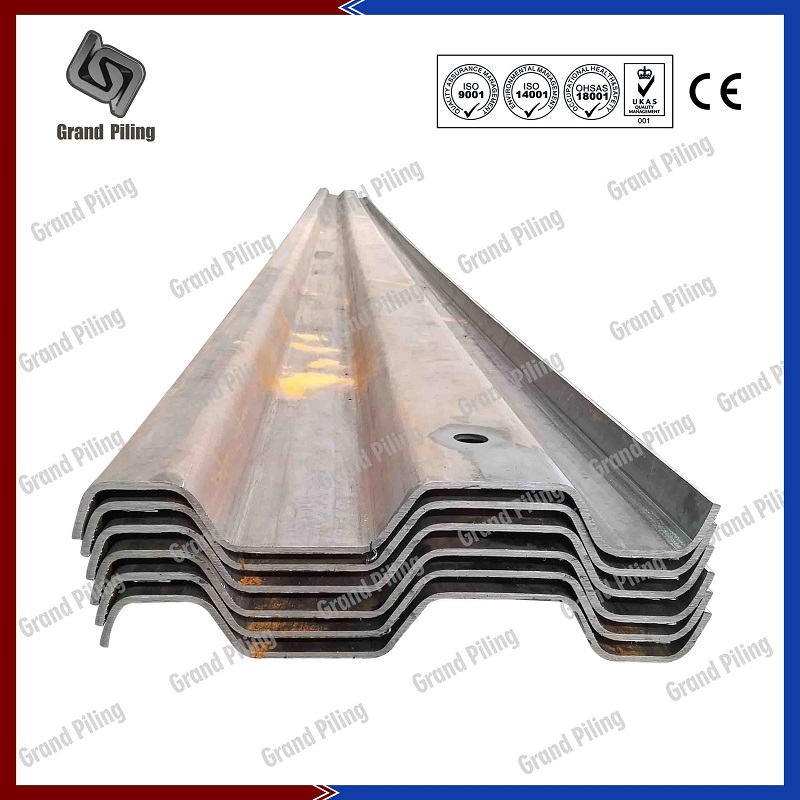

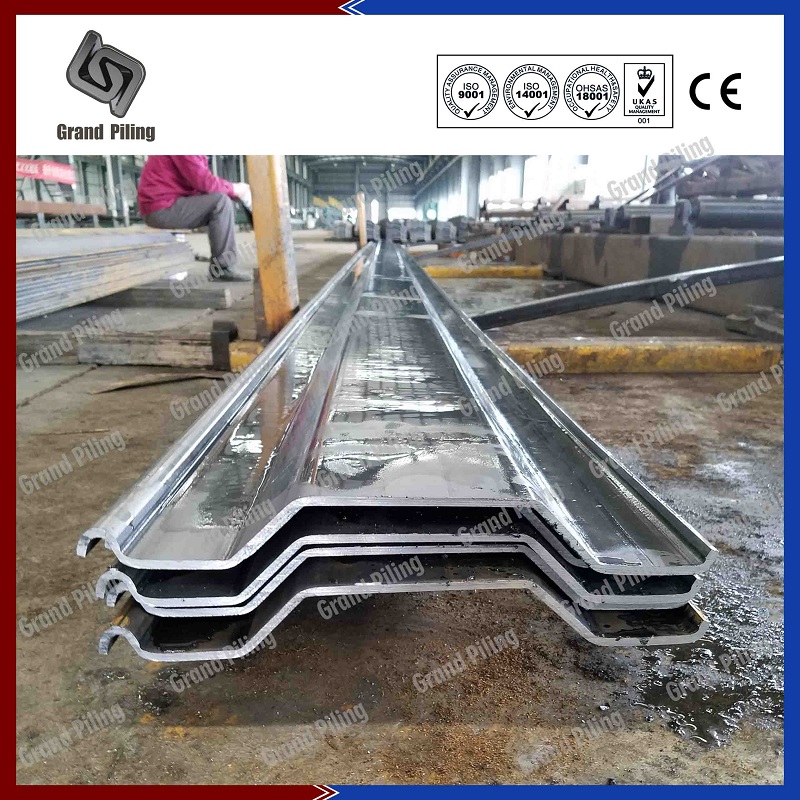

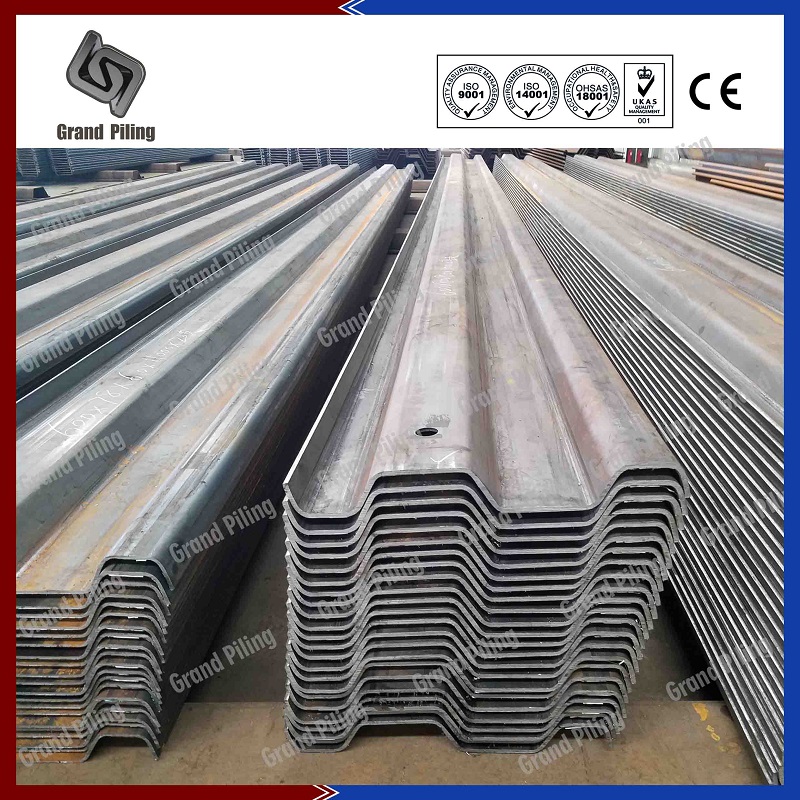

Produktfotos


Kanaldielen

Kanaldielen sind auf vertikalen Flächen von kleinen bis mittel Ausgrabungen unterstützen. Kanaldielen kann durch Bagger mit Schnellspanner Schäkel durch die Anschlaglöcher am Ende des Blattes installiert werden. Kanaldiele sind mit einer Driving Cap, die Kanaldielen von Schäden zu verhindern angetrieben. Extraction Klemmen kann das Blatt zu schützen, wenn extrahiert. Wir bieten Ihnen eine komplette Dienstleistungen anbieten, von Graben-Design, Produktion und Lieferung bis Ausgrabung und Extraktion, fahren, Installationen. China Spundwände werden üblicherweise verwendet, um die Erde Banken, um die Arbeitnehmer zu schützen und zu unterstützen sind ideal für Wasserstraße Banken vor allem wegen Kanaldielen Stärke, Geschwindigkeit der Installation und Flexibilität. Spundwand Produkte können auch oft verwendet, weil sie leicht ohne Verformungen Form entnommen werden kann.

Stahlkanaldielen kann in einer Vielzahl von Profilen und Länge und Stahlsorten zugeführt werden. Überlappenden Kanaldielen sind ohne Verriegelungen. Während Verriegelungskanaldielen ist wie andere Art von Spundbohlen, mit Verriegelungen verbunden. Seit Grabenabschnitte sind auch aus Kaltwalztechnologie hergestellt, so dass alle Teile hergestellt werden können, wie RC Abschnitte usw.



Unsere Vorteile

Ø Die Trench-Profil Spundwand ist eine leichte Graben Blatt mit einfachen Überlappungsverbindung. Entwickelt für schnelle Wieder verwendet mit geringen Anforderungen an die Festigkeit, wie beispielsweise die Installation der Pipeline
Ø Tatsächliche Wiederverwendungen werden von Grabenspundwandlänge und Haufen Bedingungen bestimmt werden.
Ø Besonders beliebt in Osten-Länder, Australien, wo Böden sind nicht so schwer. und wir können die Spundwand Design, Spundwandberechnung Spundwand Kosten zu tun. etc für unsere Kunden.



Kanaldielen Katalog

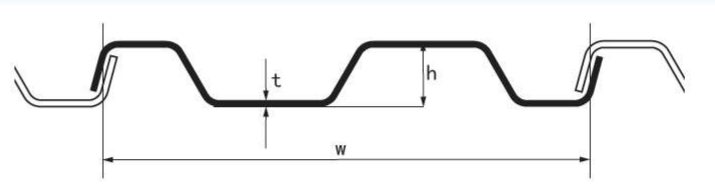

Abschnitt Größe Masse Pro Meter Wand
Breite Höhe Dicke Einhaufen Mauer Modul der Sektion Trägheitsmoment
w h t W I
mm mm mm Kg/m kg/m2 cm3 cm4
GPT600-6 600 78 6 37.5 62 184 722
GPT600-7 600 79 7 44.5 74.1 232 835
GPT600-8 600 80 8 50 83 237 955
GPT600-9 600 81 9 55.53 92.55 263 1072

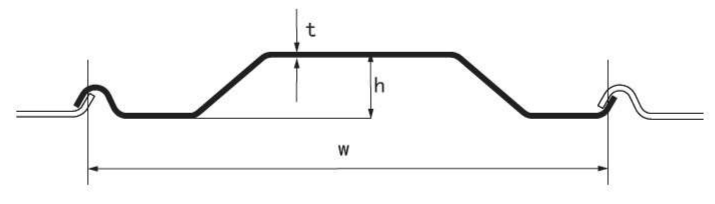

Abschnitt Größe Masse Pro Meter Wand
Breite Höhe Dicke Einhaufen Mauer Modul der Sektion Trägheitsmoment
w h t W I
mm mm mm Kg/m kg/m2 cm3 cm4
GPT330-3 330 34 3 9.72 29.45 39.79 72
GPT330-3.5 330 34.5 3.5 11.34 34.36 45.72 81
GPT330-4 330 35 4 12.96 39.29 51.52 93
GPT330-4.5 330 35.5 4.5 14.53 44.04 57.16 106
GPT330-5 330 36 5 16.09 48.76 62.66 116
GPT400-5 400 49 5 18.52 46.3 83.75 208
GPT400-5.5 400 49.5 5.5 20.37 50.92 91.37 237
GPT400-6 400 50 6 22.23 55.57 98.75 256
GPT600-6 600 66 6 35.33 58.88 140.4 465
GPT600-8 600 66 8 47.10 78.5 180.99 602
GPT742-5 742 91 5 33.79 45.54 163 743
GPT742-6 742 92 6 40.9 54.66 194 896
GPT742-6.5 742 92.5 6.5 43.72 58.9 209 967
GPT742-7 742 93 7 47.03 63.4 224 1045
GPT742-7.5 742 93.5 7.5 50.3 67.8 239 1135
GPT742-8 742 94 8 53.56 72.18 254 1194
GPT800-4 800 120 4 31.4 39.25 155 933
GPT800-6 800 122 6 47.1 58.88 224 1372
GPT800-8 800 124 8 62.8 78.5 296 1827
GPT880-4 880 152 4 41.2 46.8 255 1902
GPT880-6 880 154 6 61.8 70.3 375 2851
GPT880-8 880 156 8 84.5 96.1 508 3887

Hinweis: Dieser Tisch ist nur ein Teil unserer Größen. Wir haben über 1000 verschiedene Größen. Wir können unsere Maschine in jeder Breite, Höhe und Dicke zu produzieren. Bitte kontaktieren Sie uns, wenn Ihre Größe nicht in der Tabelle ist.
