Anwendungen



Tieback Anker / Anker Tiedown Bodenanker / Rock Anker Abnehmbare Anker

Vorteile Mutistrand Anker:
Sehr hohe Festigkeit Kapazität: Die litzenanker verwendet eine Reihe von 7-Draht-Spannlitzen, Durchmesser meist 0,6 "(15,2 mm) .Weitere Abmessungen wie 12,2 mm, 12,7 mm, 12,9 mm, 15.7mm.The mehr Zahlen pro Anker, desto größer Buch Kapazität des gesamten Stahlstrang Anker. Wir können bis zu 61 Strängen pro Anker liefern, sind ebenfalls mehrere Stränge und andere Durchmesser auf Anfrage erhältlich.
Freie Länge: Jede Multi-Strang-Ankerlänge fugenlos hergestellt werden. Die Stränge transportiert und einfach gelagert (Anker wird mitgeliefert aufgewickelt), die die einzige Möglichkeit für den Einbau in Gebieten, wo es Freiraum Fragen oder Tischbreite Einschränkungen gibt.
Geringes Eigengewicht: Es gibt mehr Tragfähigkeit pro gleiche Gewicht von Litzenanker als feste bar.
Breite Anwendungen: Mit verschiedenen Malen, kann der Stahlstrang Ankersystem als temporäre Anker und Daueranker verwendet werden. Kann mit Spundwand tie Kabel, H Balken, Stahlrohr als Stabanker, abnehmbare Anker, Tiefgründung verwendet werden.
Hohe Qualität: Strenge Qualitätskontrolle der Produktion eingehalten wird, weil wir Werkstattzeichnungen für jede Litzenankern Aufträge bieten. Unsere Fabrik Produktions erfüllt ASTM A-416 ASTM A882 usw.

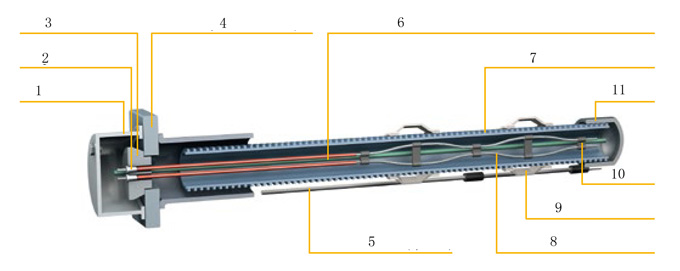

Litzenanker System Zusammensetzung

1. Abdeckkappe 2.Wedges 3.Keilplatte 4.Lagerplatte mit Trompete
5. Post-Fuge 6. Greased und Hot Melt-Kunststoff extrudierte Strang (ohne Verbund Länge)
7. Wellkunststoffummantelung 8.Bare Strand (Bindungslänge) 9.Centralizer
10.Abstandhalter 11.End Cap



Multi Litzenanker Systemeigenschaft

Anzahl der Strand Nennquerschnittsbereich (Aps) Bruchfestigkeit
(Fpu x Aps)
Vorspannkraft Nenngewicht
(nur blanke Stahl)
0.80 Fpu x Aps 0.70 Fpu x Aps 0.60 Fpu x Aps
ea in² mm² kips kN kips kN kips kN kips kN lbs/ft kg/m
1 0.217 140 58.6 261 46.9 208 41.0 182 35.2 156 0.74 1.09
2 0.434 280 117.2 521 93.7 417 82.0 365 70.3 313 1.48 1.64
3 0.651 420 175.8 782 140.6 625 123.0 547 105.5 469 2.22 3.27
4 0.868 560 234.4 1,043 187.5 834 164.1 730 140.6 626 2.96 4.46
5 1.085 700 293.0 1,303 234.4 1,043 205.1 912 175.8 782 3.70 5.51
6 1.302 840 351.6 1,564 281.3 1,251 246.1 1,095 210.9 938 4.44 6.55
7 1.519 980 410.2 1,825 328.2 1,460 287.2 1,277 246.2 1,095 5.18 7.74
8 1.736 1,120 468.8 2,085 375.0 1,668 328.1 1,460 281.3 1,251 5.92 8.78
9 1.953 1,260 527.4 2,346 421.9 1,877 369.2 1,642 316.4 1,408 6.66 9.97
12 2.604 1,680 703.2 3,128 562.6 2,503 492.3 2,190 422.0 1,877 8.88 13.24
15 3.255 2,100 879.0 3,910 703.2 3,128 615.3 2,737 527.4 2,346 11.10 16.52
19 4.123 2,660 1,113.4 4,953 890.7 3,962 779.4 3,467 668.0 2,972 14.06 20.98
27 5.859 3,780 1,582.2 7,038 1,265.8 5,631 1,107.6 4,927 949.4 4,223 19.98 29.76
37 8.029 5,180 2,168.2 9,645 1,734.6 7,716 1,517.8 6,751 1,301.0 5,787 27.38 40.78
48 10.416 6,720 2,812.8 12,512 2,250.2 10,009 1,968.9 8,758 1,687.7 7,507 35.52 52.83
54 11.718 7,560 3,164.4 14,076 2,531.5 11,261 2,215.1 9,853 1,898.6 8,446 39.96 59.38
61 13.237 8,540 3,574.6 15,901 2,859.7 12,721 2,502.2 11,131 2,144.8 9,540 45.14 67.12

Aps= Bereich Spannstahl
Fpu= Mindestbruchfestigkeit



Korrosionsschutz:
In Abhängigkeit von den Ankerentwurf / Lebensdauer Anforderungen an die Bodenanker benötigt, werden permanente oder temporäre Korrosionsschutz aufgebracht werden. Multi Litzenanker Anforderungen in British Standard Code of Practice für Erdankern, Empfehlungen Post-Spann Instituts für Spannbeton Steinen und Erde Anchors hier erfüllen. Abnehmbare Anker Malerei normalerweise als: Single Corrosion Protection (PIT-Klasse II), Doppelschutz (PTI-Klasse I), pulverbeschichtet Strand (PTI-Klasse I).
Optional Beschichtungen für Strangankerkeil , Ankerplatte, vorgespannten Ankerkeil , Ankerkopf etc sind ebenfalls erhältlich.
Electro Verzinkung: ASTM B-633 (Ankerköpfe)
Feuerverzinkung: ASTM A-153 (Lagerplatten / Trompeten und Endkappen aus Stahl)
Epoxy Beschichtung: ASTM A-755 (Lagerplatten / Trompeten und Stahl Endkappen)



Zubehör



Wedges Keilplatte Abstandhalter Flachankerplatte



Wedge Ankerkopf Stahl Endkappe Lagerplatte PVC Distanz

Spannstahl

Tie-Kabel sind Art von Strang Anker und wurde weltweit als Zugband für Spundwandstahl häufen Anker verwendet. Das PC-Kabel und Zubehör Verankerung bildet einen sehr starken Bodenanker.

Artikel Art F50T F70T F100T F130T F160T F200T F270T F360T
Einheit 8.1mm*7 9.5mm*7 11.1mm*7 12.7mm*7 15.2mm*7 9.5mm*19 11.1mm*19 12.7mm*19
Nominal Dia. mm 24.3 28.5 33.3 38.1 45.6 47.5 55.5 63.5
Schnitt mm2 277.1 383.9 519.3 691 970.9 1042 1409.6 1875.5
Gewicht Kg/m 2.19 3.04 4.09 5.45 7.75 8.77 11.78 15.7
Bruchlast KN 49 70 95 126 155.6 190.5 258.5 355.3
Yield Punktlast KN 43.2 61.5 83 110.4 136.8 166.9 226.2 302.1

Wir haben die größte tie Kabelproduktionslinien in Asien. Die Spundwand tie Kabel können Doppel PE geschützt, strand Epoxydharzlackierung, luft- und wasserdicht sein. Stärker und haltbarer als in Korea oder Japan Bindekabel hergestellt. Tie Spundwandbindekabel kann mehr Last als Stahl Zuganker für Spundwand zu widerstehen, das ist, warum tie Kabel wurde so weit verbreitet. Auch die Gesamtkosten der Bindekabel könnte billiger als Spurstange sein.



Welt erstklassige Produktionsanlagen Binden Sie Kabel Fertigprodukte und Gewindeenden für die einfache Montage.



Installation und Ausrüstungen:
1.Nach dem Strangkabel der Baustelle ankommt, sind Abwickeln Ausrüstungen normalerweise verwendet, um die reibungslose Installation der Stranganker gewährleisten. Auch dies wird nicht das Korrosionssystem beschädigen auf die Bindekabel. Auf dem Markt, können Sie viele manuelle und motorisierte Abwickler können.
2. Die nächste Aufgabe ist es, zu testen und zu verriegeln weg von den Bodenankern. Normalerweise Spannpressen und betonte, Stühle, ziehen Köpfe sind Hydraulikpumpen zusammen verwendet werden. Kunden maßgeschneiderte Anlagen können auch für schwierige Aufgaben gestellt werden.
3. Lastüberwachungsgeräte zum Einsatz. und Sensoren werden auch in der Bindungslänge des multistrand Anker verwendet werden. Zur Verankerung Nutzung pc Strang, wird es viel zu tun, als nur tie Kabel werden.

Projektreferenzen:



Tie-Kabel mit Spundwänden eingesetzt Sint-Martens-Latem, Belgien Strand Anker mit Rohrpfähle Themse, Deptford Creek UK Multistrand Anker Bodenanker Maydon Wharf, Südafrika
