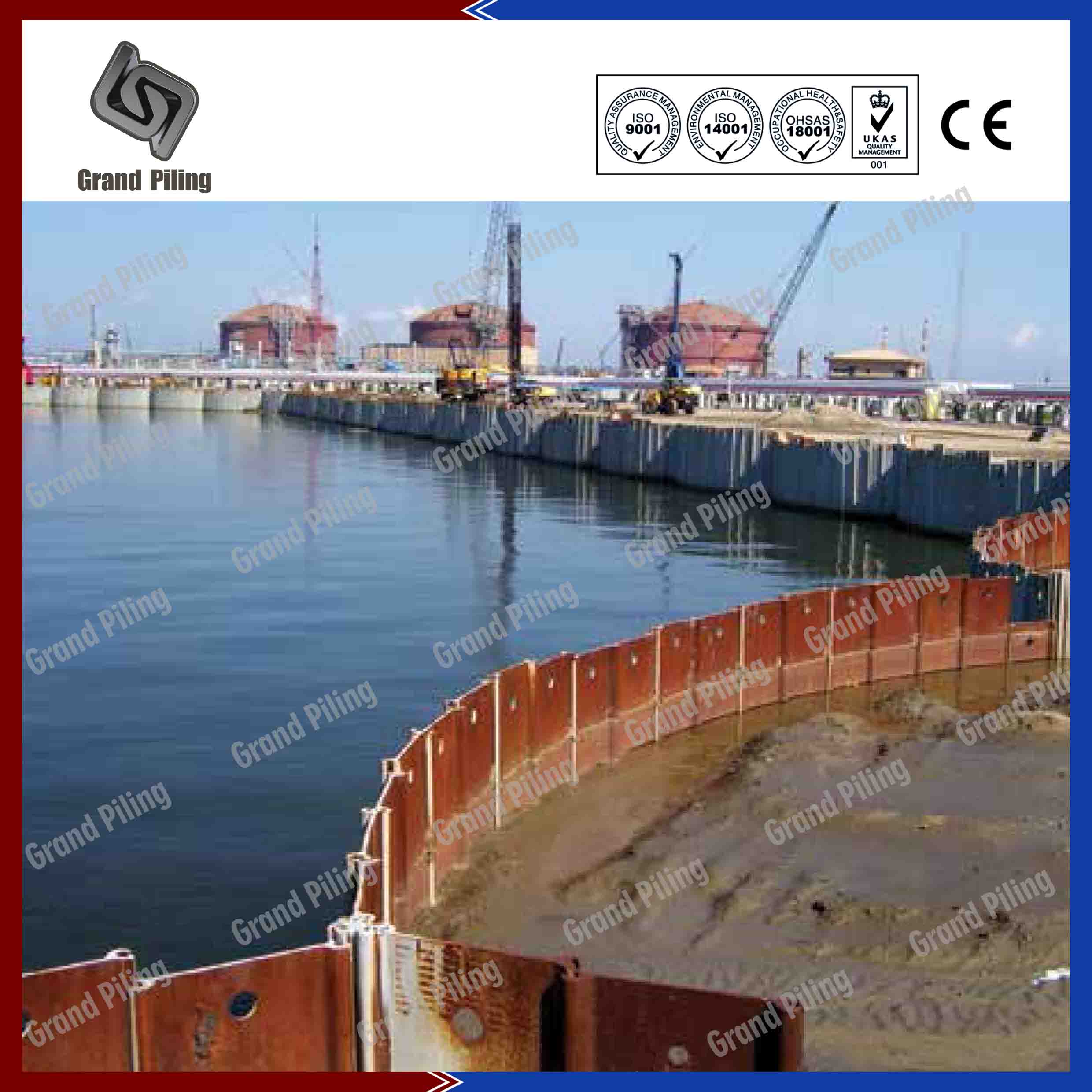

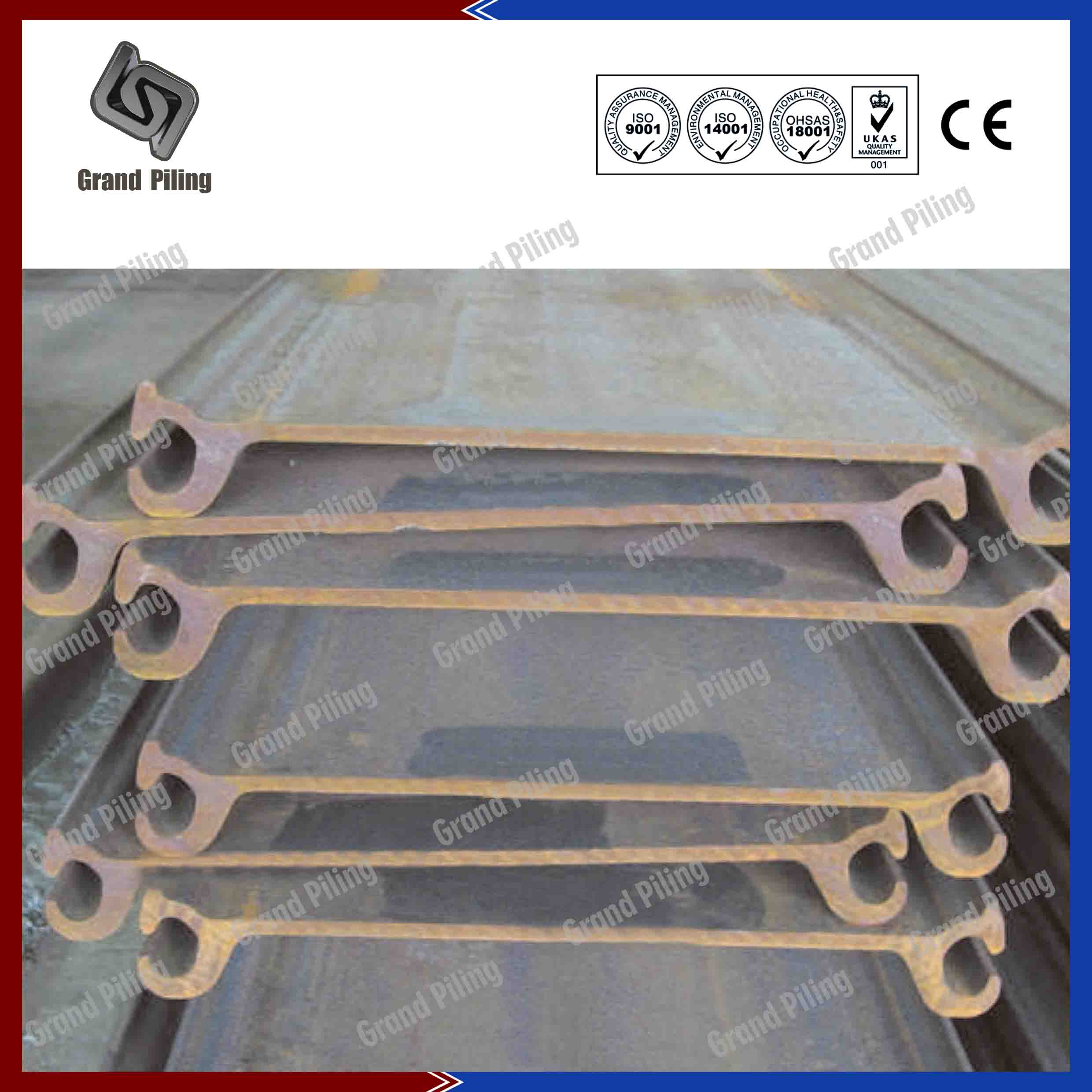

Flachprofile spundwand werden typischerweise mit geschlossenen zylindrischen strukturen gebildet, die weithin in kofferdam-, pier-, hafenkonstruktionen usw. sowohl in permanenten als auch in temporären projekten verwendet werden. Flachprofile spundwand kann bis zu 4,5 Grad pro Verriegelung drehen, größere Rotation kann durch spezielle Biegung der Spundwand bis zu 12 Grad erreicht werden. Flachprofile spundwand-strukturen werden als kreisförmige zellen oder membranwände je nach den ortsmerkmalen oder den besonderen anforderungen des projektes konstruiert. Der große Durchmesser jeder Zelle und die Bodenmasse sorgt für Stabilität der Struktur. Die Kräfte, die sich in flachprofile Spundland-Abschnitten entwickeln, sind im wesentlichen horizontale Traktionskräfte, die Verriegelungen erfordern.

Ø Flachprofile sind so konzipiert, zylindrische Strukturen, in der Regel geschlossen zu bilden, Halten einer Boden backfill.The Stabilität der Konstruktionen bis so gebaut, ist eine Stahlhülle und eine innere Boden massiven, durch ihr Eigengewicht gewährleistet.

Ø Flachprofile sind meist auf Projekte, bei denen Gesteinsschichten sind in der Nähe Erdgeschoss, wo die Aushubtiefe ist sehr wichtig, oder in denen die Verankerung wäre schwierig oder sogar unmöglich verwendet. Gerade web Spundwand Strukturen werden als runde Zellen oder Schlitzwände je nach den Eigenschaften des Standortes oder die besonderen Anforderungen des Projektes realisiert.

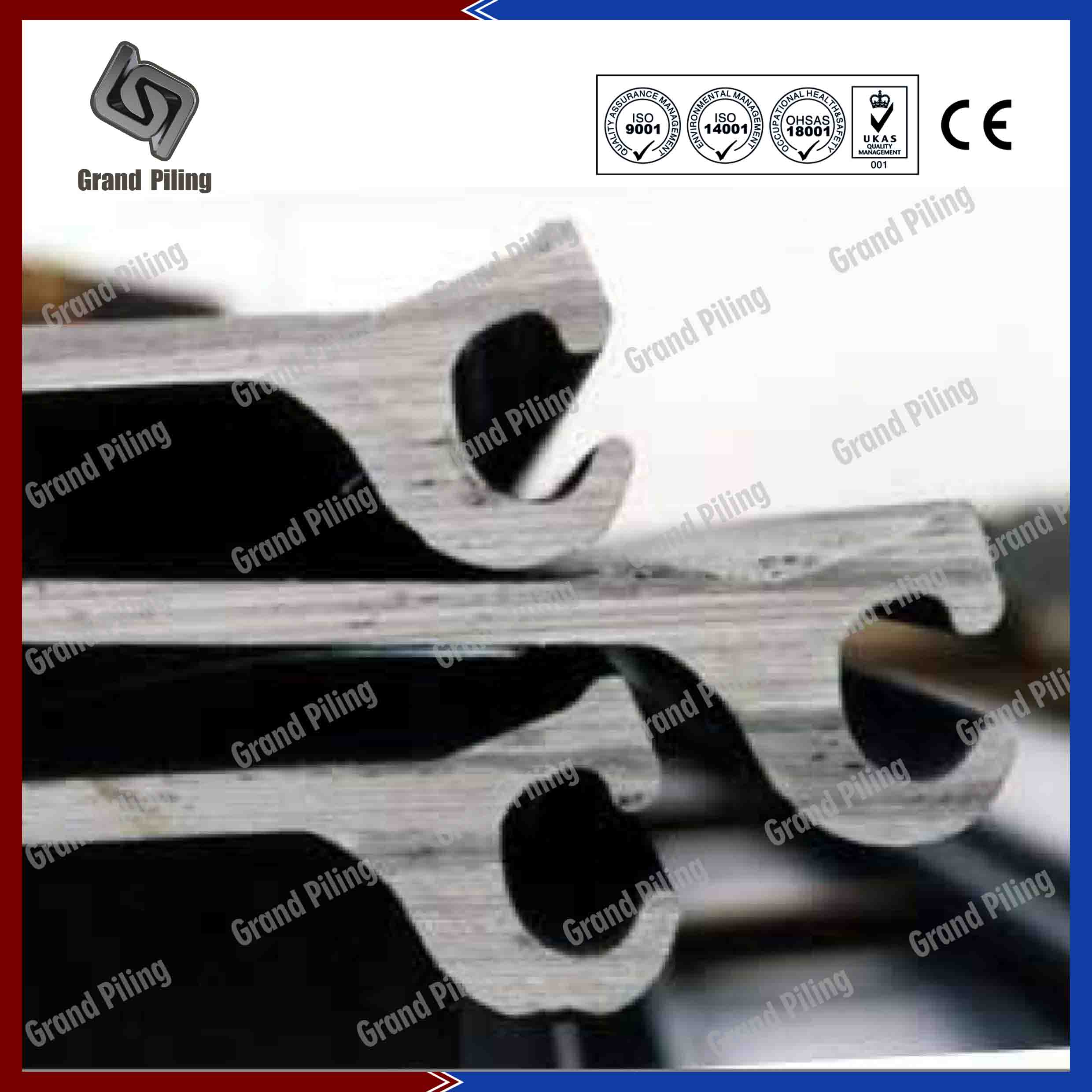

Ø Die Bemühungen der Entwicklung in diesen Spundwandprofile sind im Wesentlichen horizontalen Zugkräfte Verriegelungen vor allem für Zwischengasbeständigkeit , entsprechend der horizontalen Kraft im Netz der Stapel gestaltet erfordern.



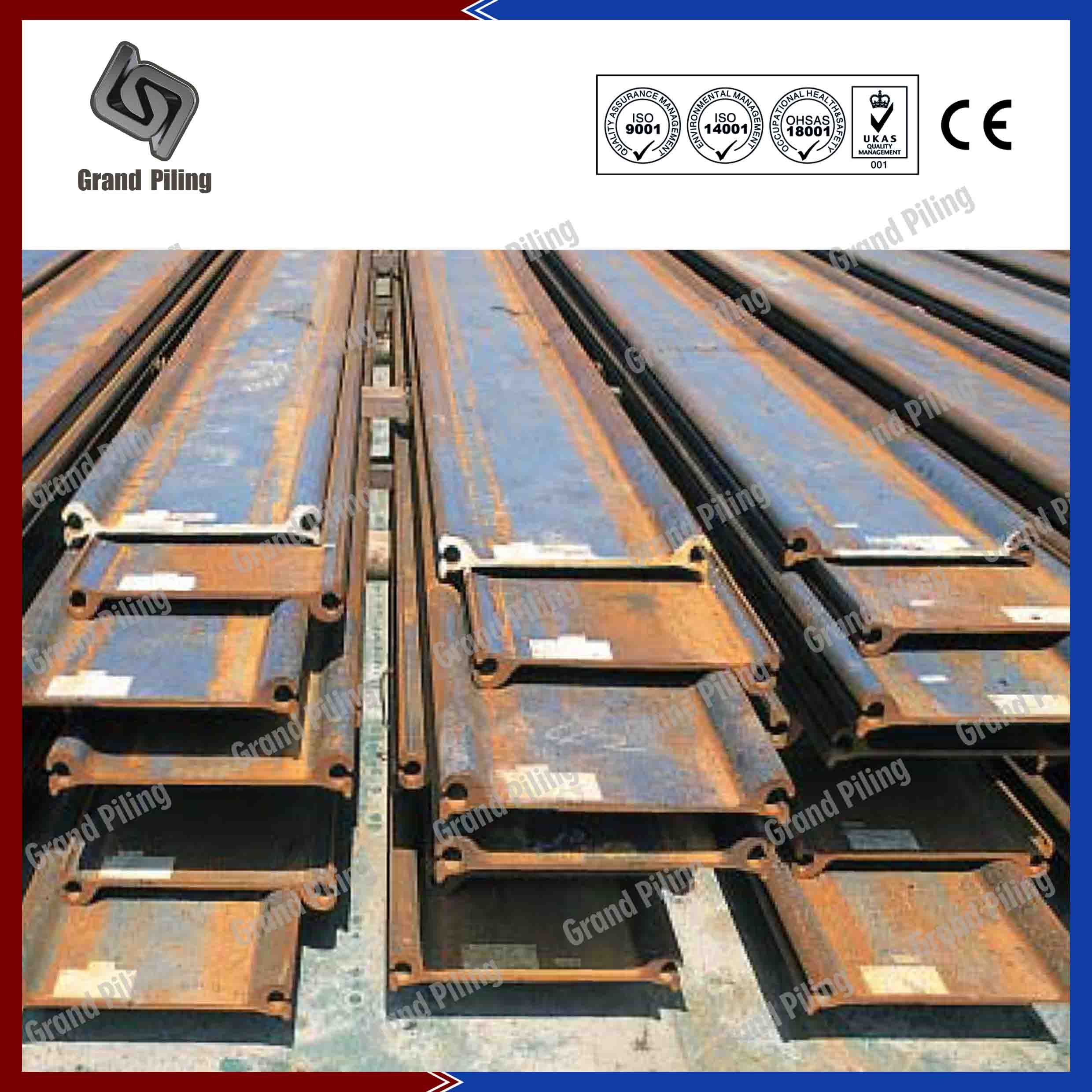

Flachprofile Spundwand

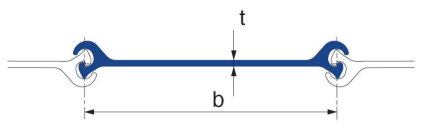

Section Dimensions Perimeter
of single pile
Sectional
area
Mass Section
modulus
Moment
of inertia
b t Per pile Wall
mm mm cm cm2 kg/m kg/m2 cm3 cm4
GS 500 – 9.5 500 9.5 138 81.3 63.8 128 178 56
GS 500 – 11.0 500 11.0 139 89.4 70.2 140 196 59
GS 500 – 12.0 500 12.0 139 94.6 74.3 149 206 61
GS 500 – 12.5 500 12.5 139 97.2 76.3 153 211 61
GS 500 – 12.7 500 12.7 139 98.2 77.1 154 214 61
GS 500 – 13.0 500 13.0 140 100.6 79.0 158 223 64
