Horizontalanker
Horizontalanker
Horizontalanker
Horizontalanker

Horizontalanker Einführung:

Horizontalanker werden auch als Marine-Zugstangen, die verwendet werden, um zu binden oder binden die Haupt-Kaimauer in Spundwänden Projekte verwendet werden. Spurstangensysteme sind auch bekannt als Totmann-Anker, die wirtschaftlichste Spundwand zurück und Anker zu binden. Stahlanker aus zwei Formen hergestellt: Rundstahlspannstangen und Zugstangen mit stauchgeschmiedeten Enden. Der Faden wird entweder geschnitten oder gerollt auf die tieback anhors. Wir können die umfassendste Zuganker-System der Welt zu produzieren. Marine Spurstangen Durchmesser von 20 mm bis über 300 mm. Zugstange Stahlgüte von S235 S460 bis S1030 (Mindeststreckgrenze 1030Mpa). Holmmenge ab 2500 Tonnen in Paksitan Qasim Hafenprojekt, nur 3 Stück in UK Poole combiwall System, gibt es keine Ordnung zu groß oder zu klein für uns. Wir können Spurstangen mit unseren Spundwand in einem Paket zu liefern, Rohrstapel, freuen wir uns auch auf Spurstange zwischen zwei benachbarten Spurstangen, Winkel, Bodenbeschaffenheit etc. liefern nur (von calcuation der Ankerkraft, Abstand, werden unsere Ingenieure Team entwerfen die richtige marine Zuganker, um Ihr Projekt zu entsprechen)
Unsere Fabrik ist die exklusive Kombination von Entwicklung, Herstellung, Prüfung von Spundwand Zugstangen in China. Mit 4 professionelle Produktlinien nämlich Schmieden Produktlinie, Wärmebehandlung Linie, Maschine-Arbeitsleitung und Oberflächenbehandlung Linie, unsere jährliche Produktionskapazität von mehr als 35 tausend Tonnen Es gibt auch viele moderne Anlagen in der Produktlinie, wie beispielsweise 15 m ultra-lange elektrische Heizmäntel , 15m großen Kugelstrahlmaschinen, automatische NC-Maschinen und 2500T, 2000T, 1000T, 500T Schmiedemaschinen von uns selbst entworfen und gefertigt.



Horizontalanker-Anwendungen

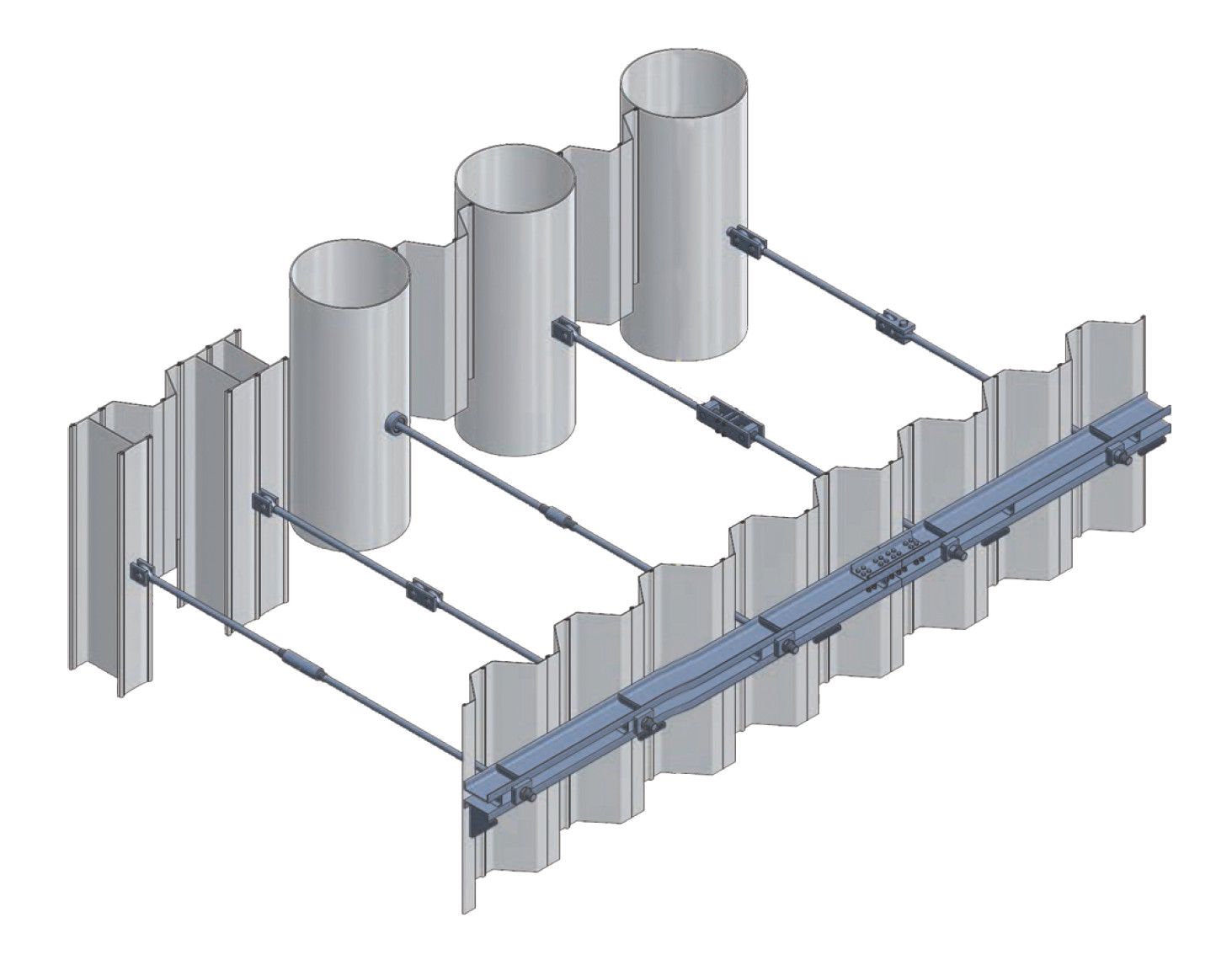

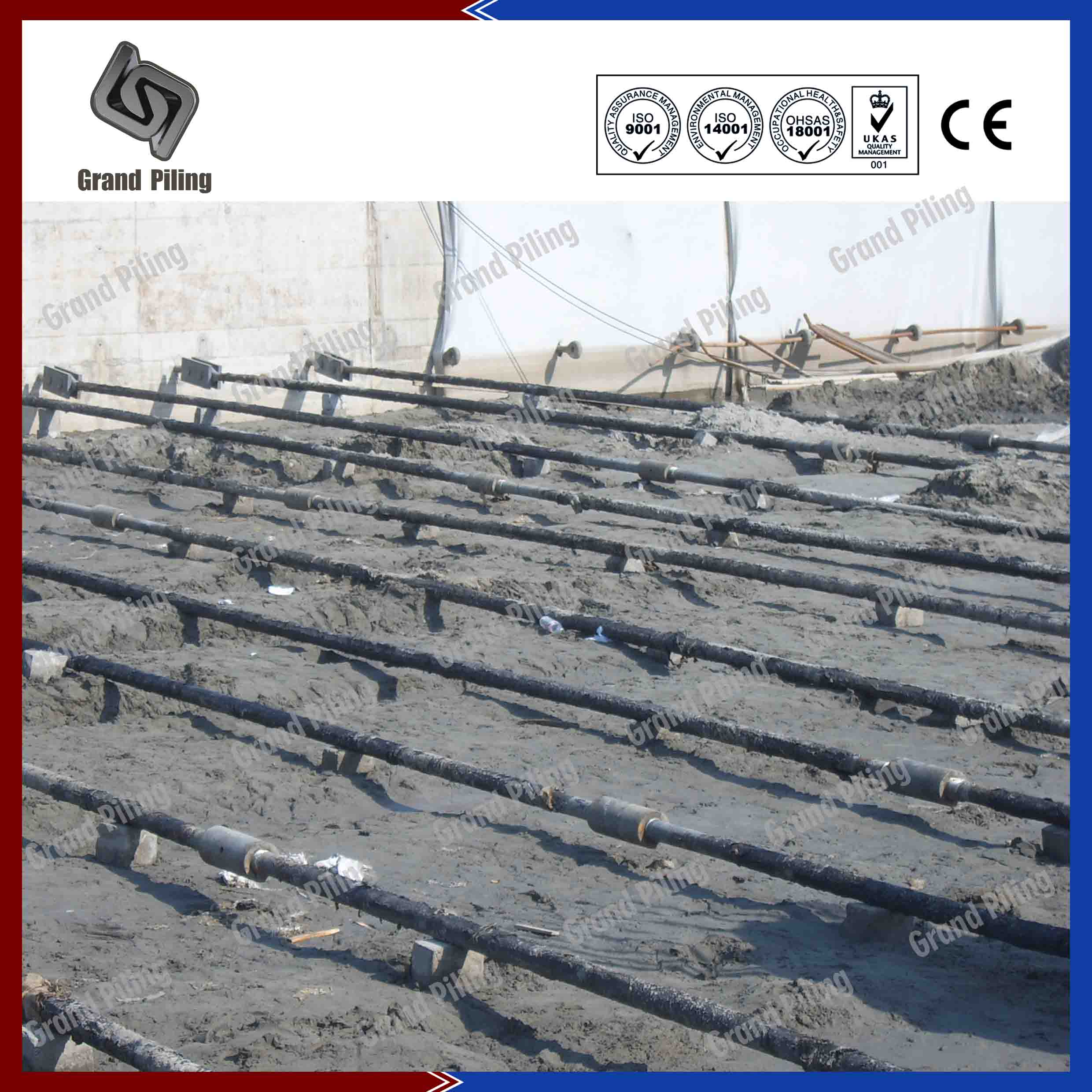

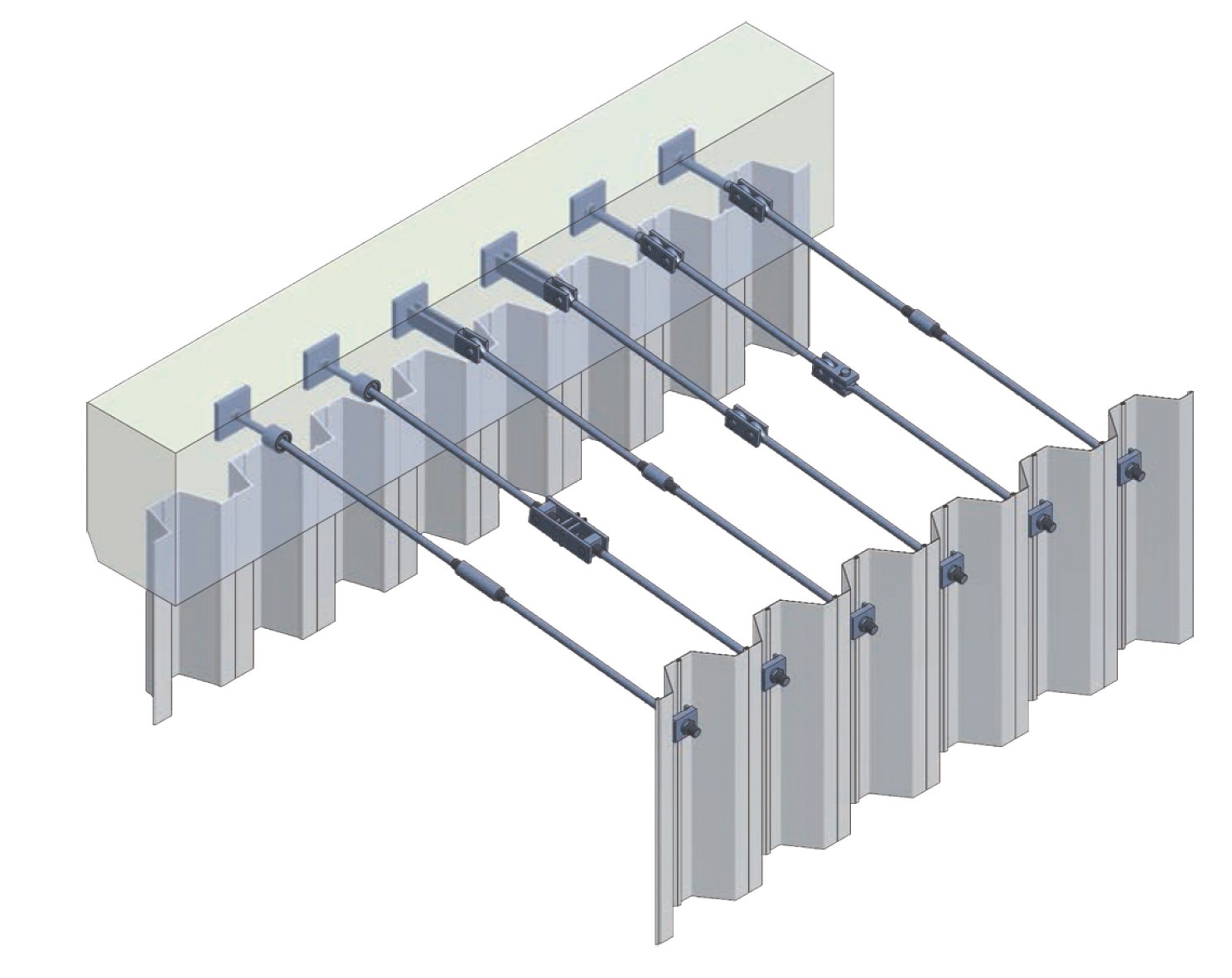

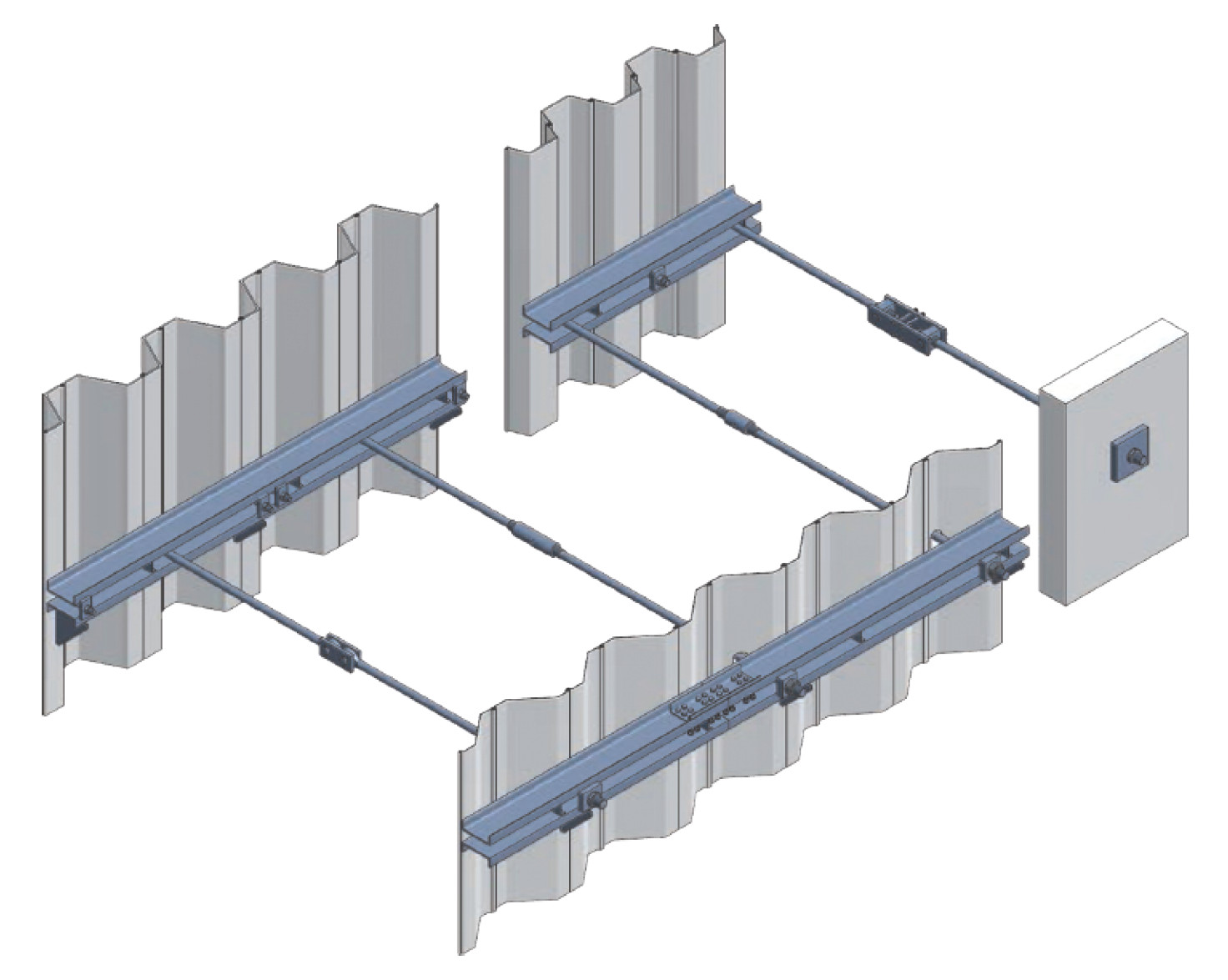

Spurstangensysteme können für marine und geotechnische Anwendungen wie Kofferdam, Spundwand Wand und Stützmauern verwendet werden. Die Haltebelastung wird von der Wand durch Waling- und Spurstange, Totmann oder druckvergossene Verankerung in den Boden übertragen. Die Belastung der Zugstangen und der Riegel kann durch einen toten Mann oder einen druckverankerten Anker in den umgebenden Boden übertragen werden. Bei druckvergossenen Verankerungen kann angenommen werden, dass die minimale Lastübertragungslänge gleich der Bindungslänge entlang der Bohrlochoberfläche ist.



U und Z Typ Spundwand

Hochmodulwand

Betonmauer



Fertigungsprozess:

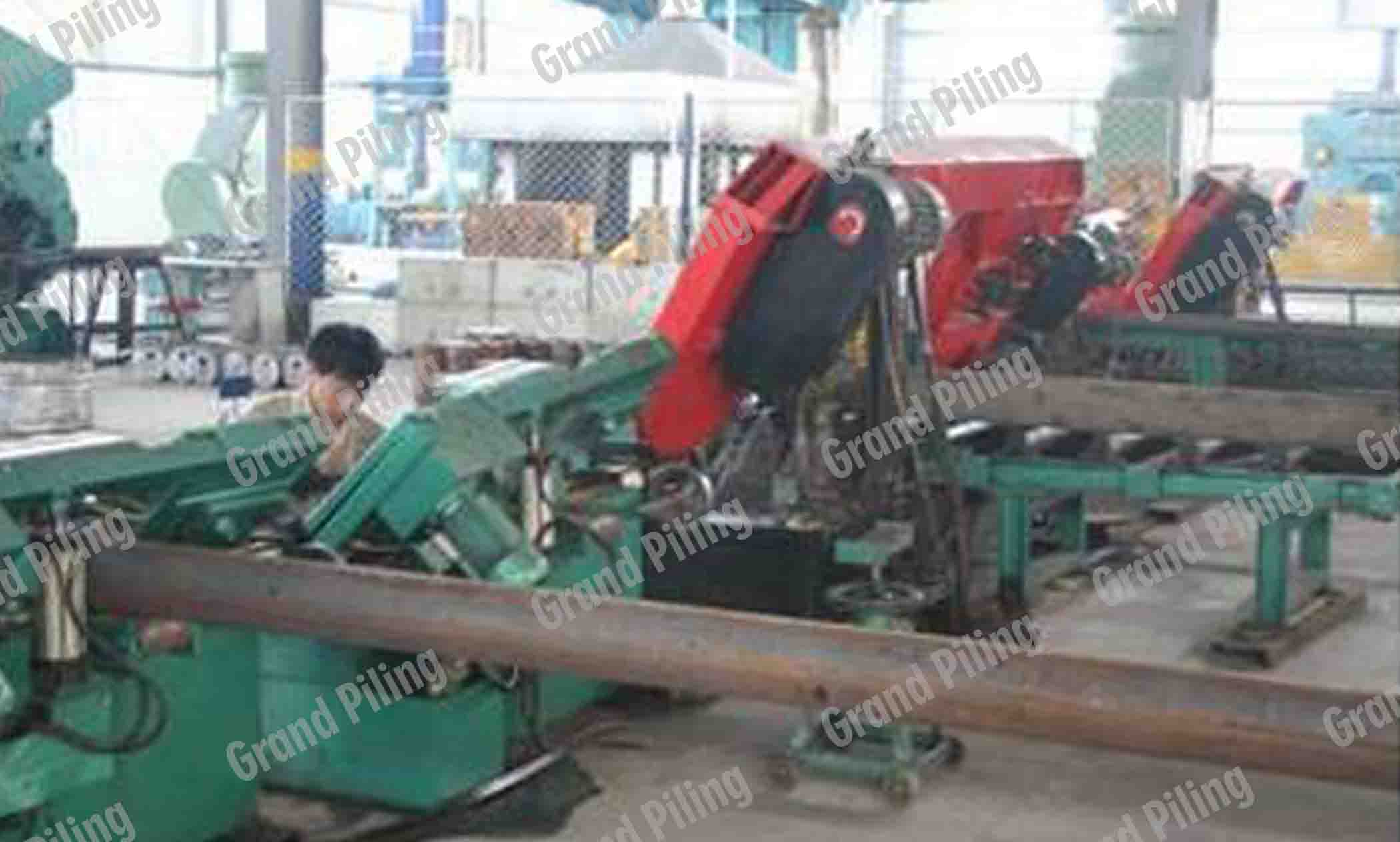

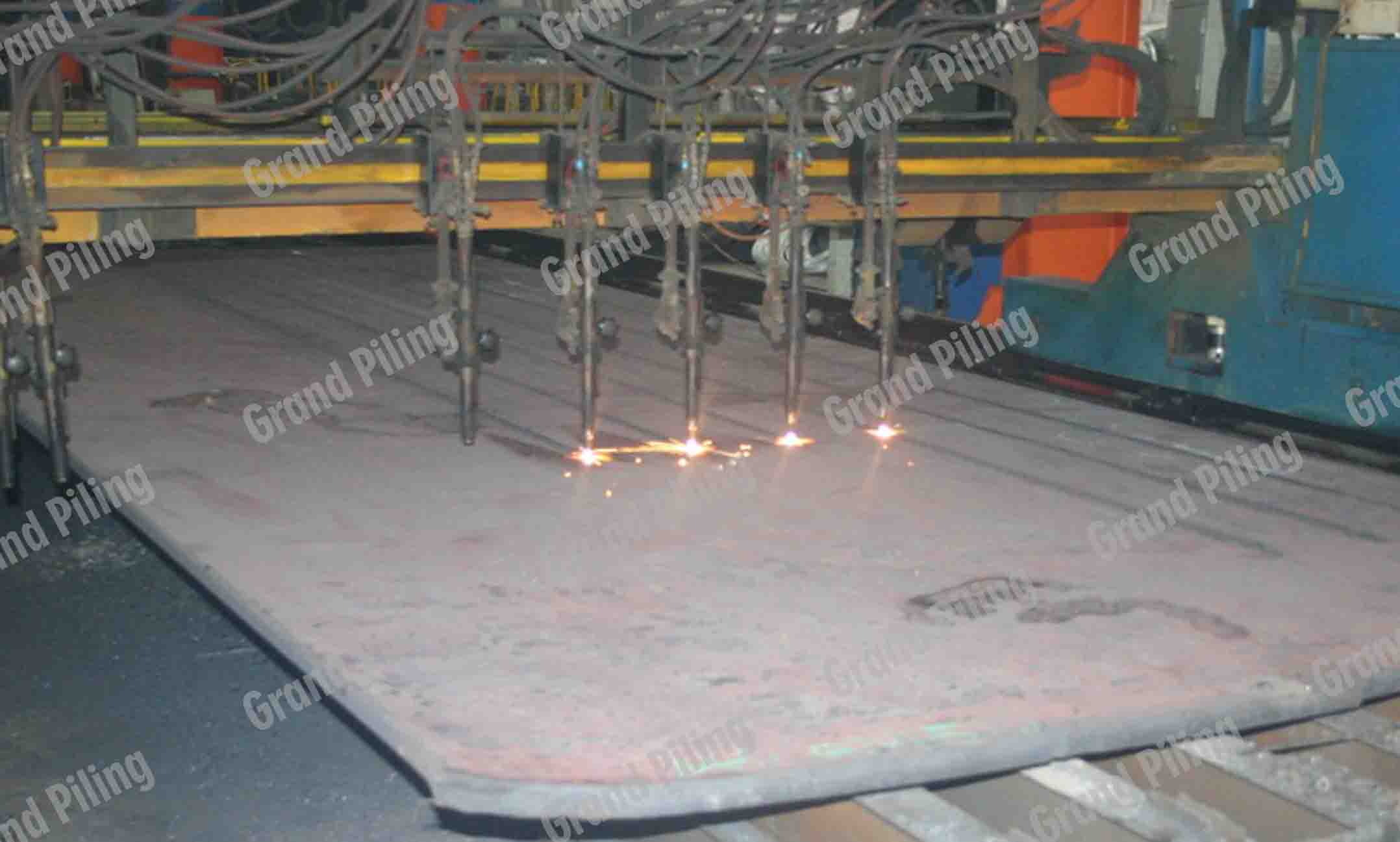

Material Schneiden

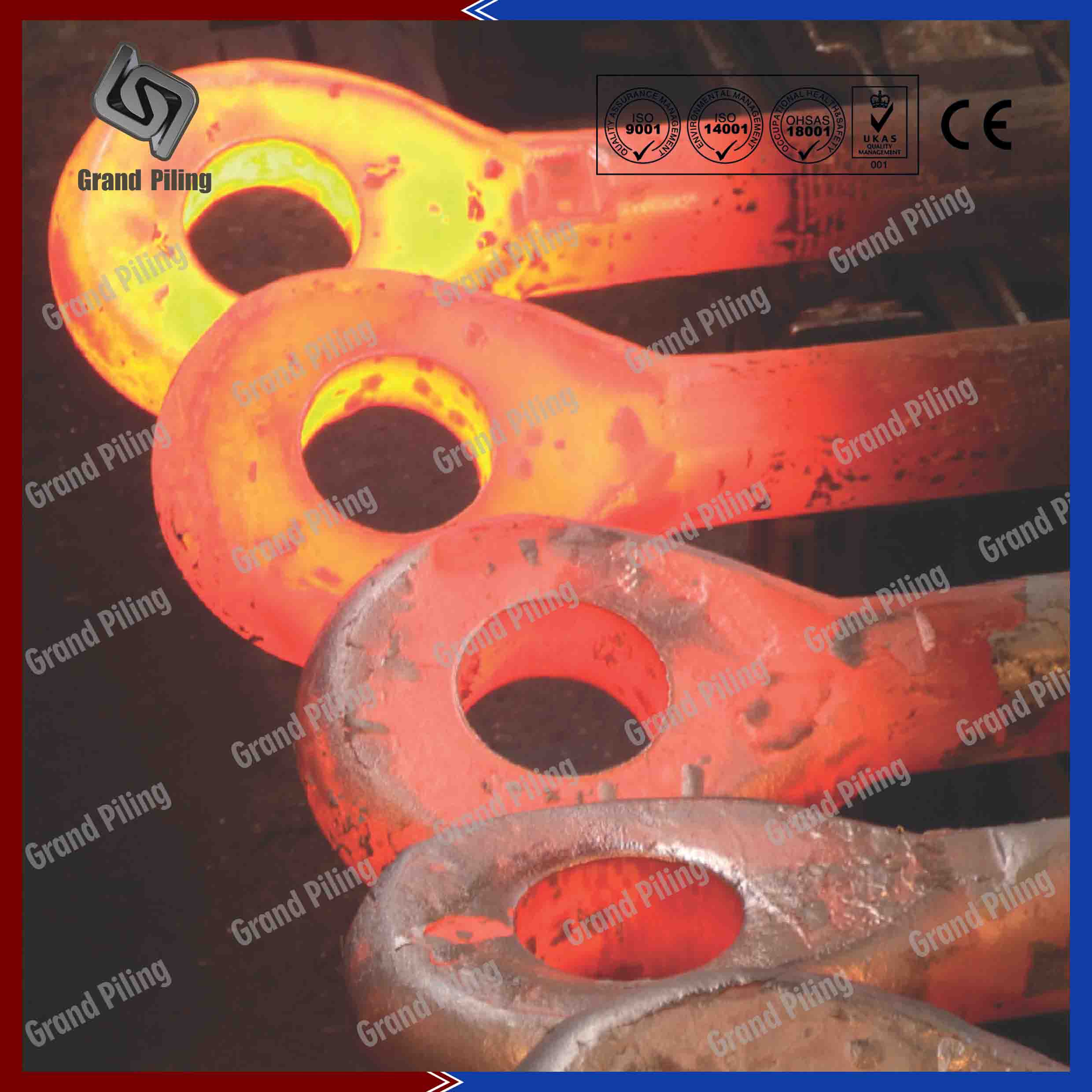

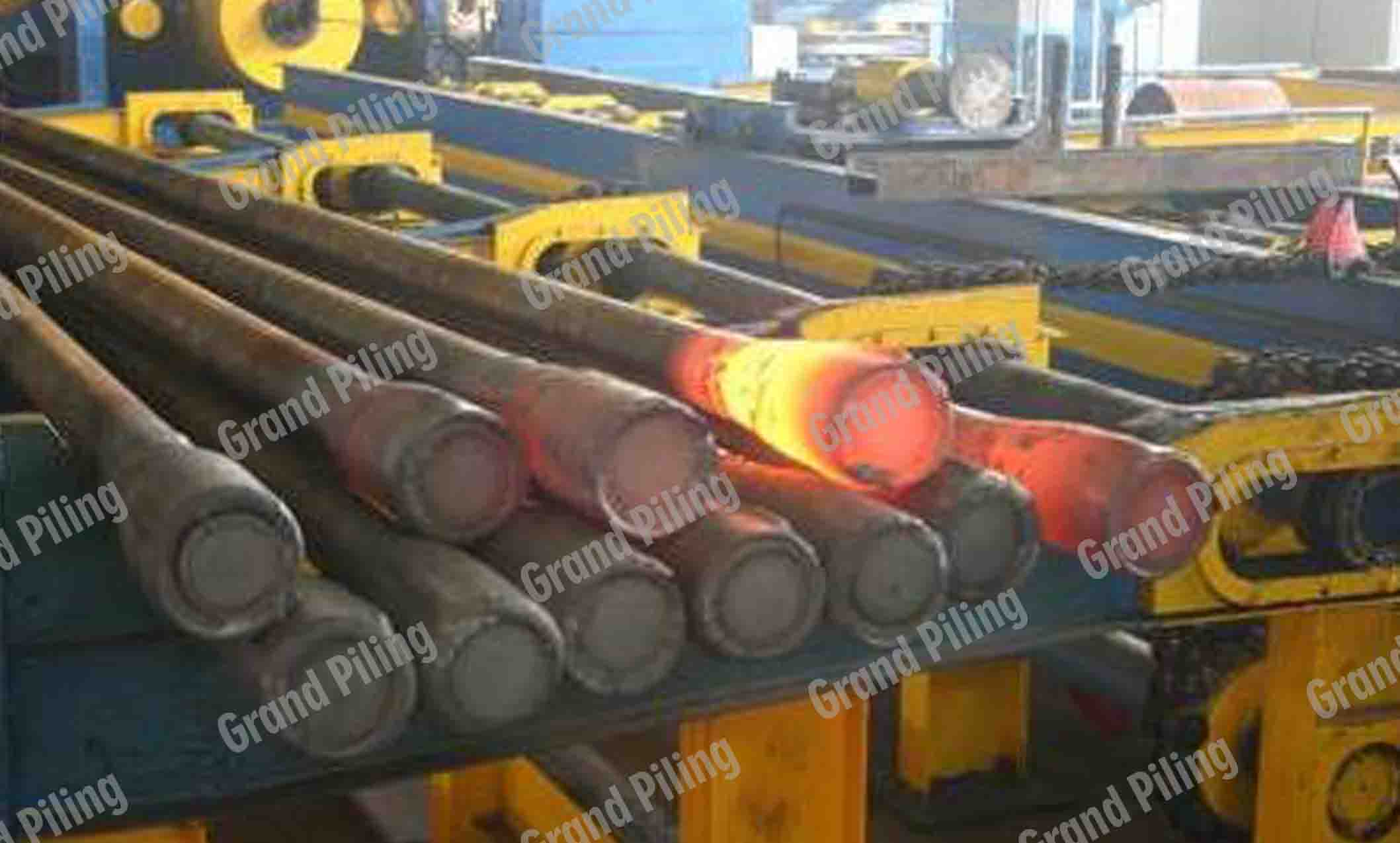

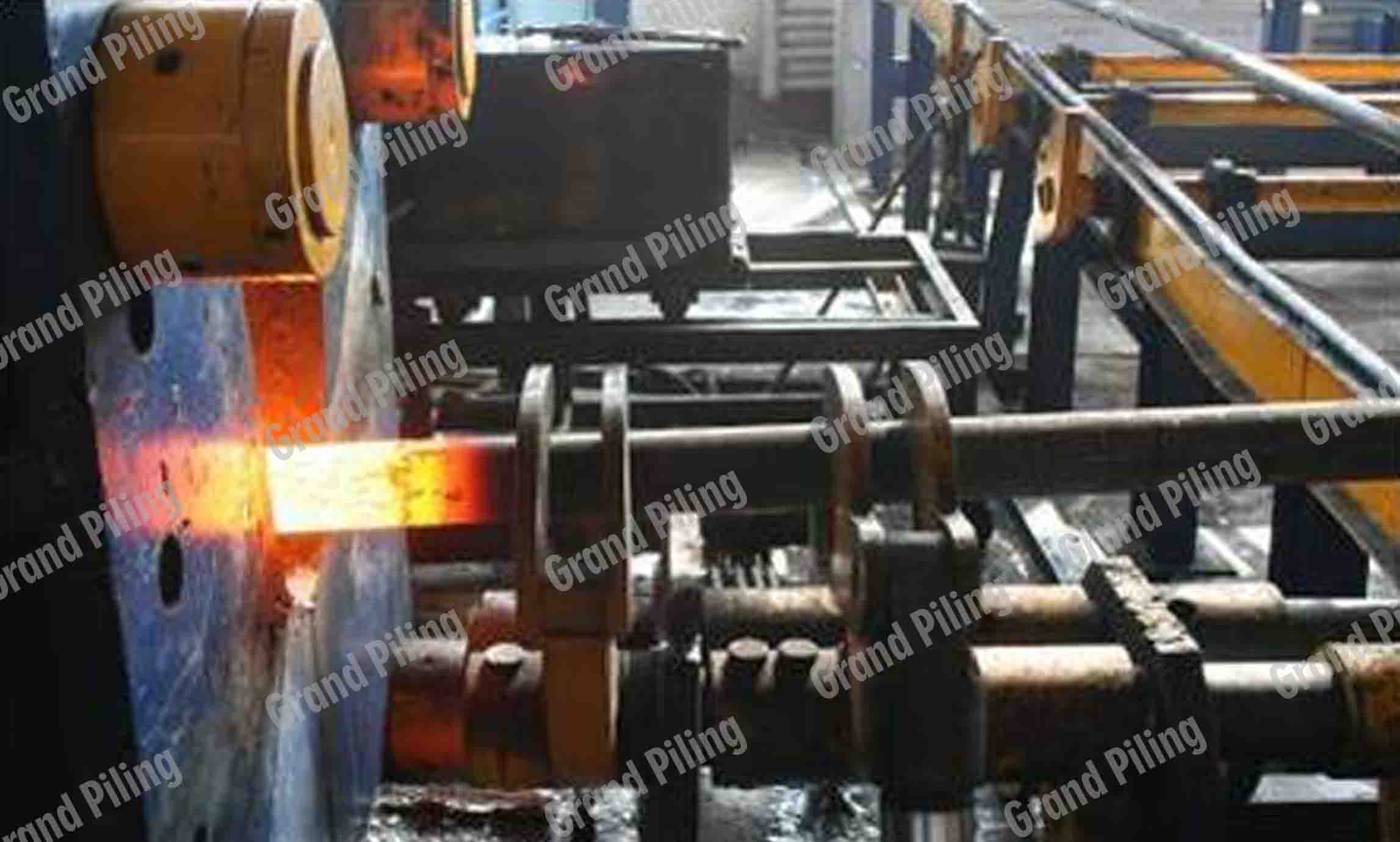

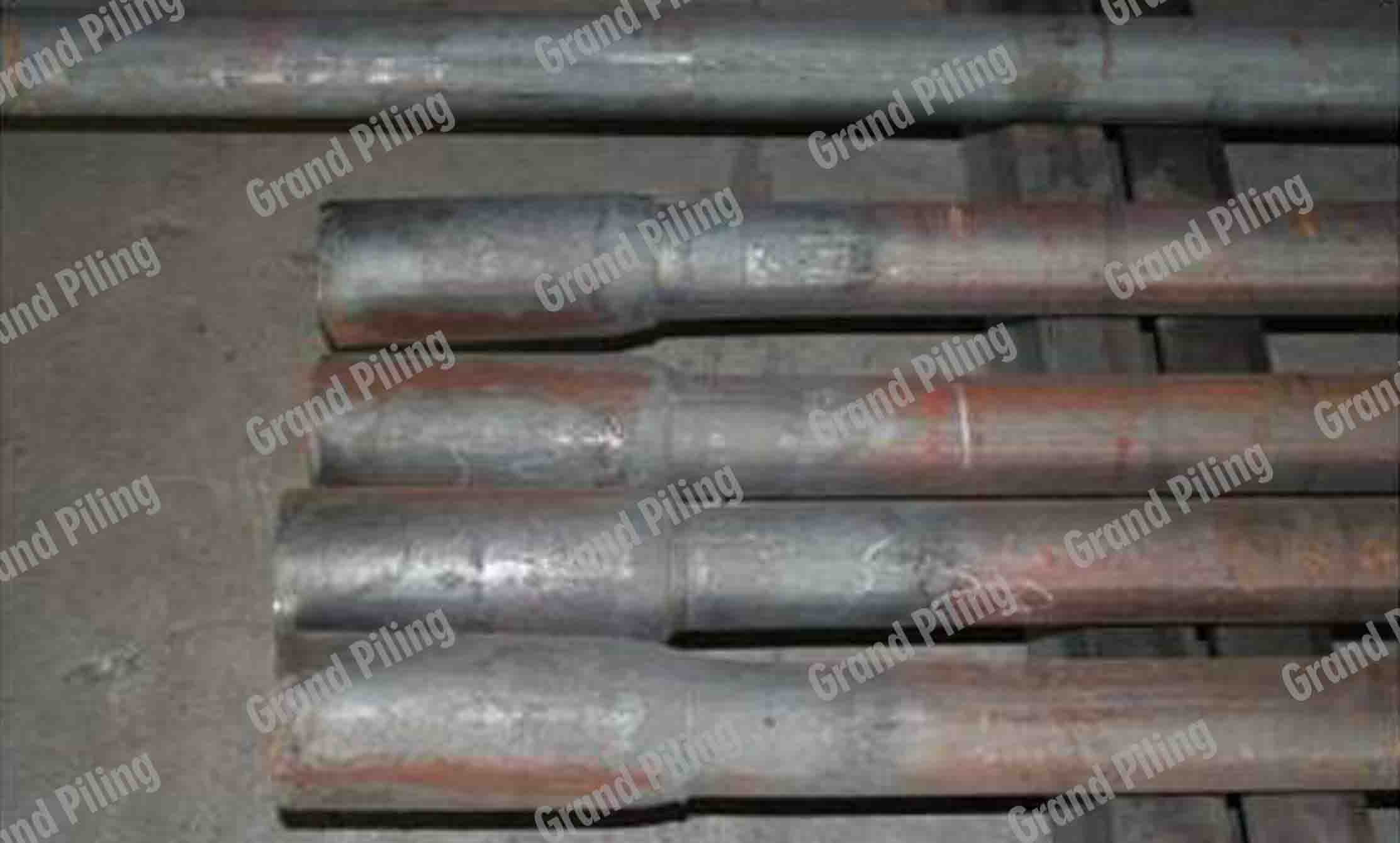

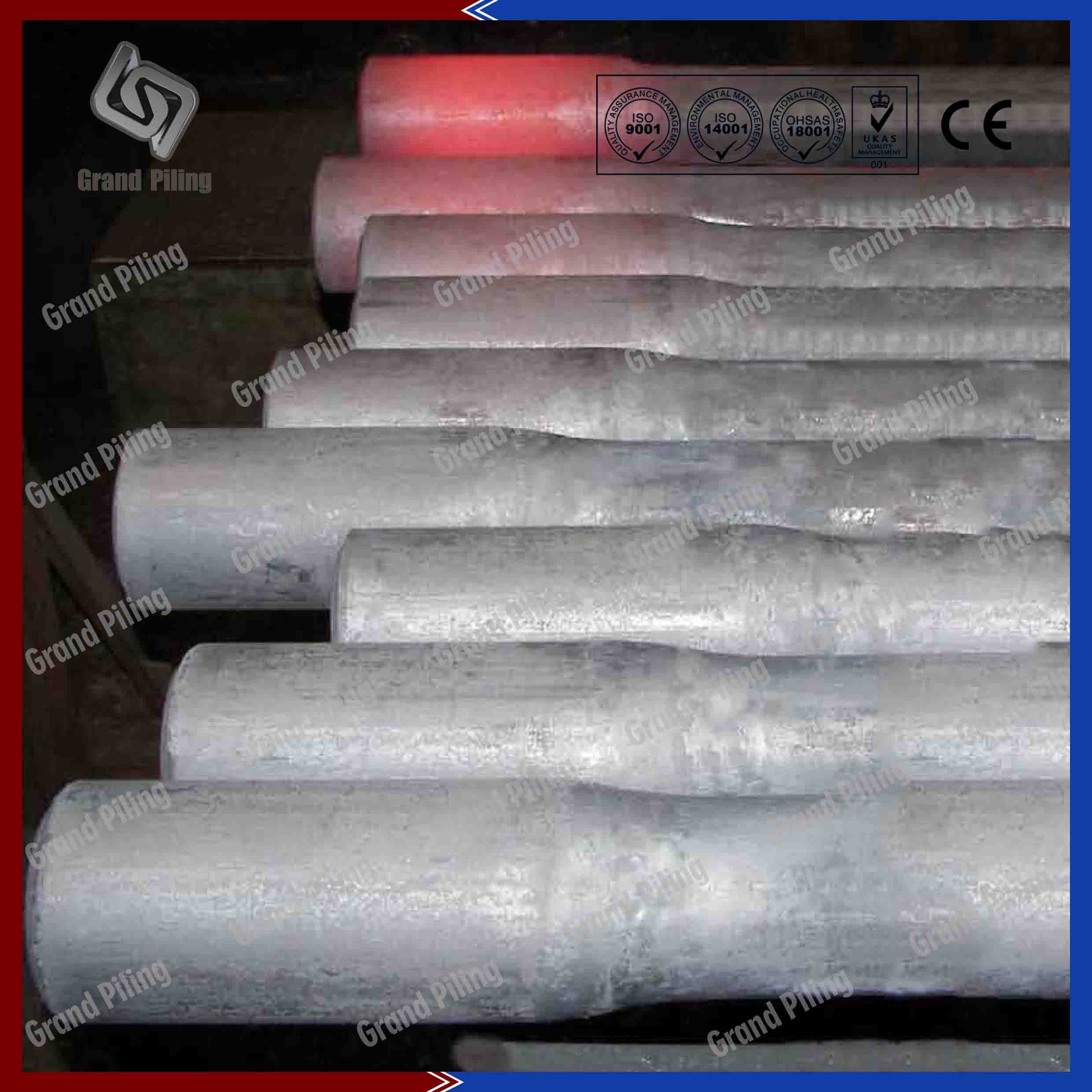

Upset Ends Schmieden

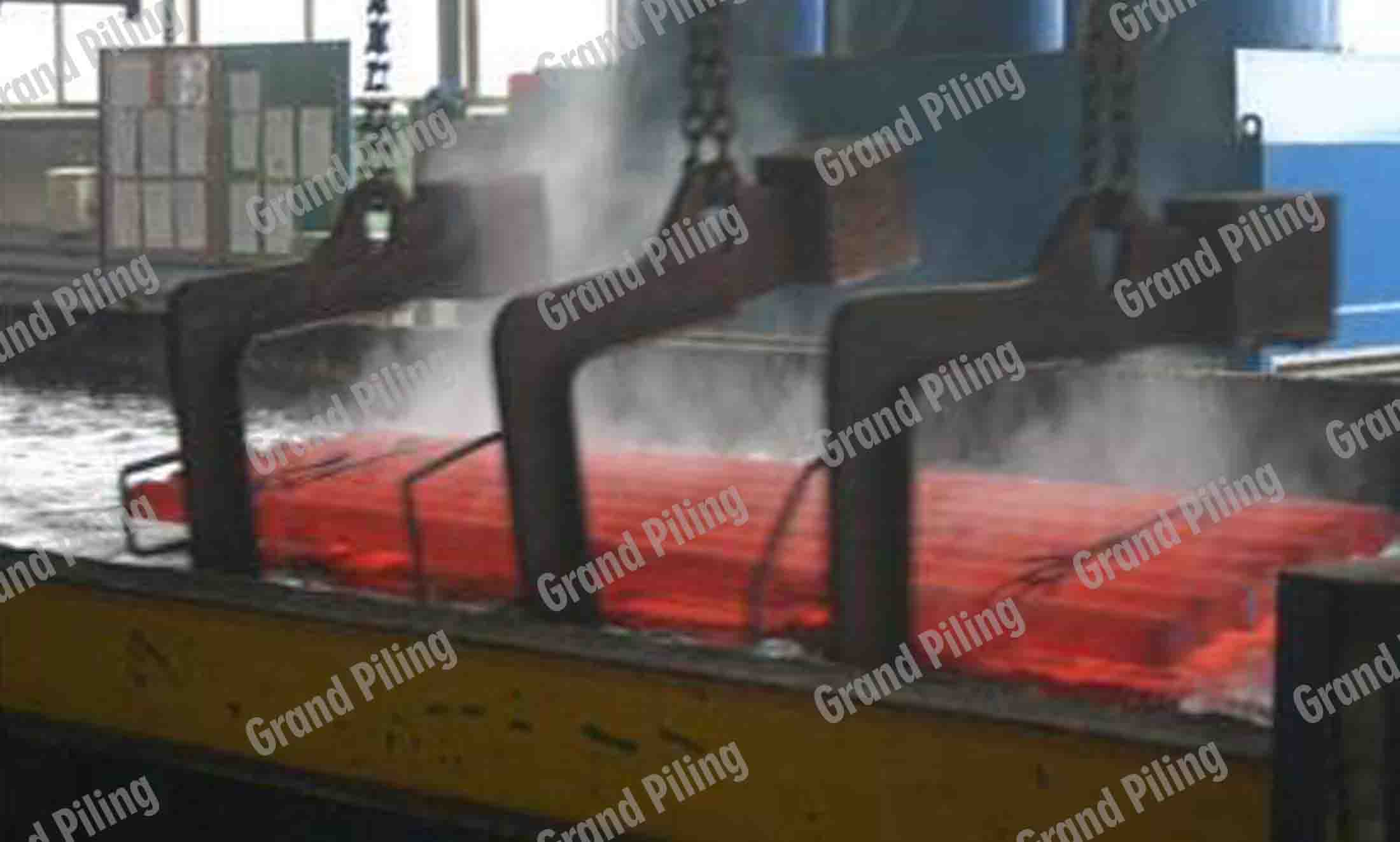

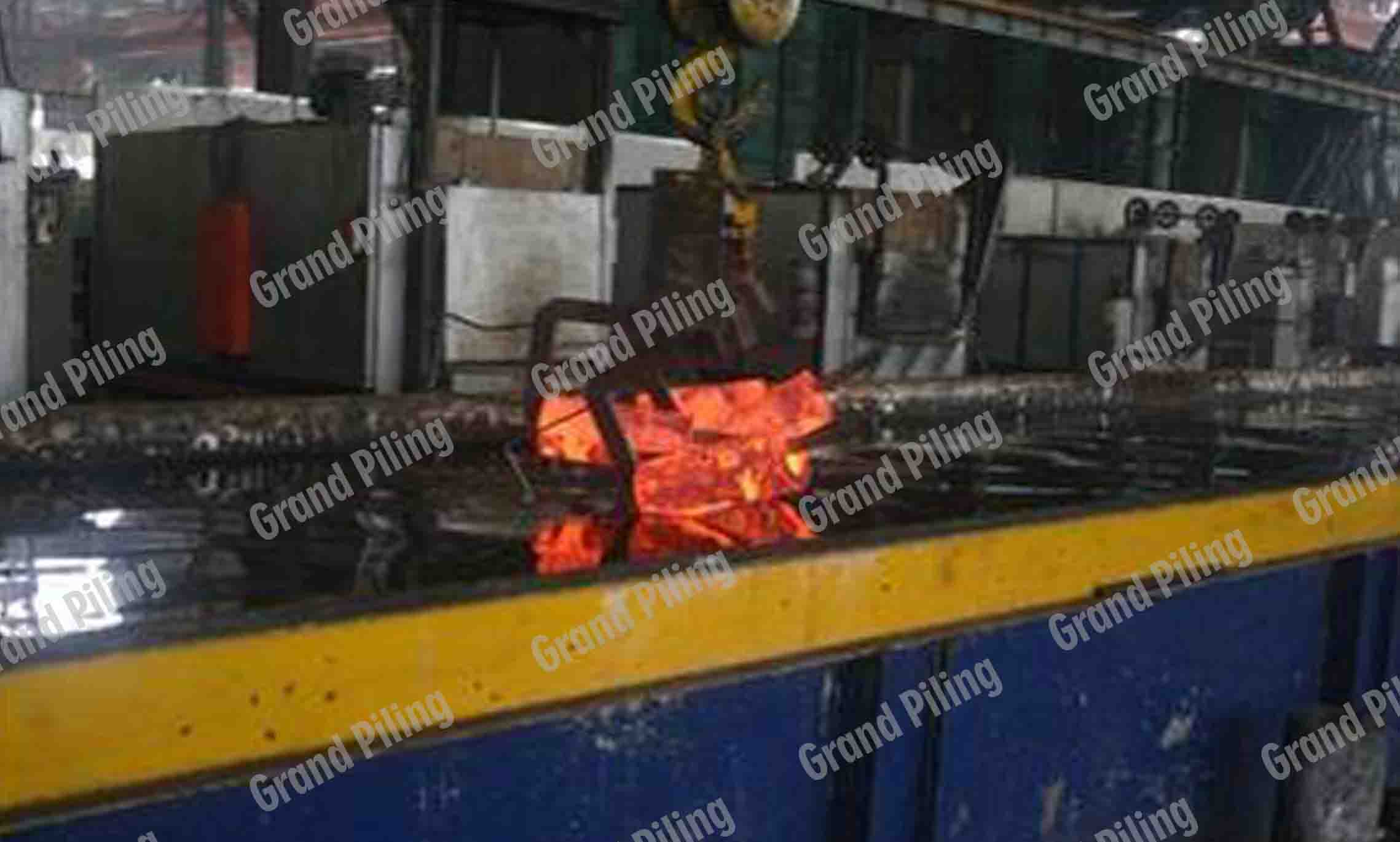

Wärmebehandlung

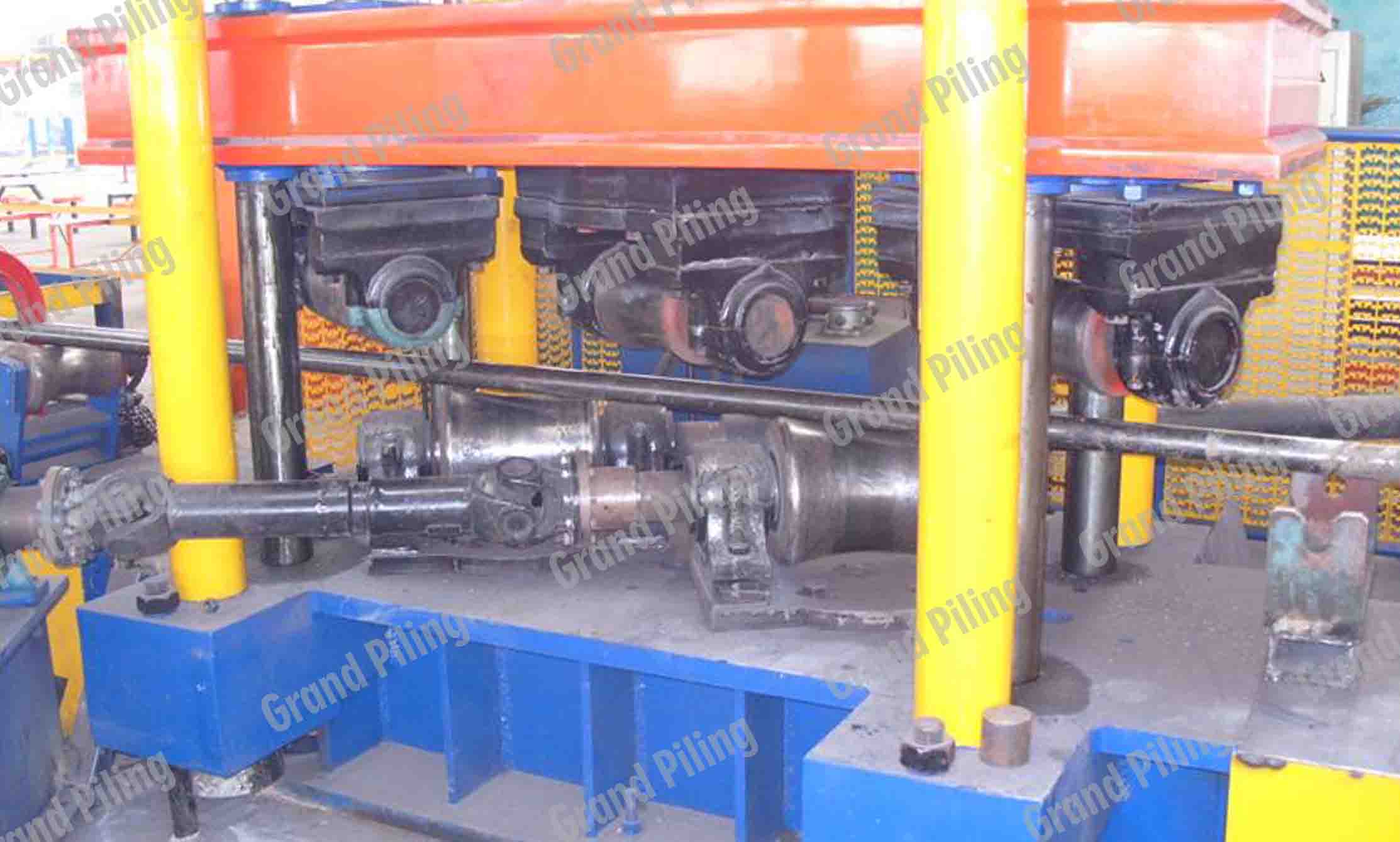

Geradheit Adjustment



Sandstrahlen und Malerei

Fertig Products Inspection



Horizontalanker Abmessungen

Gewindegröße ΦD (mm) Gewicht (kg/m) Klasse 460 Klasse 500 Klasse 550 Klasse 650 Klasse 700
YL(Kn) UL(Kn) YL(Kn) UL(Kn) YL(Kn) UL(Kn) YL(Kn) UL(Kn) YL(Kn) UL(Kn)
M48x5 40 9.86 578 767 628 817 691 942 817 1068 880 1106
M56x5.5 45 12.48 732 970 795 1034 875 1193 1034 1352 1113 1400
M60x5.5 50 15.41 903 1198 982 1276 1080 1473 1276 1669 1374 1728
M68x6 55 18.65 1093 1449 1188 1544 1307 1782 1544 2019 1663 2091
M72x6 60 22.2 1301 1725 1414 1838 1555 2121 1838 2403 1979 2488
M76x6 65 26.05 1526 2024 1659 2157 1825 2489 2157 2821 2323 2920
M85x6 70 30.21 1770 2348 1924 2501 2117 2886 2501 3271 2694 3387
M90x6 75 34.68 2032 2695 2209 2872 2430 3313 2872 3755 3093 3888
M95x6 80 39.46 2312 3066 2513 3267 2765 3770 3267 4273 3519 4423
M100x6 85 44.54 2610 3461 2837 3688 3121 4256 3688 4823 3972 4994
M105x6 90 49.94 2926 3881 3181 4235 3499 4771 4135 5407 4453 5598
M110x6 95 55.64 3261 4324 3544 4607 3899 5316 4607 6025 4962 6238
M115x6 100 61.65 3613 4791 3927 5105 4320 5890 5105 6676 5498 6912
M125x10 105 67.97 3983 5282 4330 5628 4762 6494 5628 7360 6061 7620
M135x10 115 81.54 4778 6336 5193 6751 5713 7790 6751 8829 7271 9140
M140x10 120 88.78 5202 6899 5655 7351 6220 4882 7351 9613 7917 9953
M150x12 125 96.33 5645 7486 6136 7977 6750 9204 7977 10431 8590 10799

Hinweis: Dieser Tisch ist nur ein Teil unserer Größen. Wir haben über 1000 verschiedene Größen. Wir können unsere Maschine in jeder Breite, Höhe und Dicke zu produzieren. Bitte kontaktieren Sie uns, wenn Ihre Größe nicht in der Tabelle ist.

Download:

Horizontale Broschüre

Unsere Aktuelle Broschüre

P1-5:Einführung P6-7:Spurstangenanwendung
P8-9:Spurstangenproduktion P10-11:Spurstangengrößen
P12-13:Verbindungsteile P14:Einstufung
P15:Stahlsorte P16-17:Korrosionsschutzfarbe
P18-19:Walling P20-27:Globale Projekte



In Verschiedenen Sprachen Herunterladen
