Produktfotos

Kaltgewalzte Omega Typ
Kaltgewalzte Omega Typ
Kaltgewalzte Omega Typ
Kaltgewalzte Omega Typ

Omega-Spundwandbohle

Omega-spundwandbohle haben mehrere andere Namen in verschiedenen Märkten, wie pan art spundwand im US-Markt, hut-spundwandbohle für Japan und Korea, L-Typ Spundwand, S-Typ Spundwandbohlen für Europa. Omega-Typ Spundbohlen werden meist in China und Asien verwendet, um Oriental Spundwand erfunden. Alle pan Typ Spundbohlen sind Feinstblechverpackungen Spundwände, mit kleineren Eigenschaften als andere Abmessungen und technische Daten. Die Spundbohlen Hut Art sind für kurze und leichte geladen Wände wie Entwässerungsgräben vorgesehen,, Stützmauern für Privathaus und Gold Kurse. Die Omega-Typ Spundwand hat eine Hutform Querschnitte mit relativ dünnen aber größere Querschnittsflächen. Dies ermöglicht eine effiziente Umsetzung der Rammarbeiten Arbeit, die höhere strukturelle Zuverlässigkeit und wirtschaftlicher zu sichern. China Spundwand steifer ist als U oder Z Abschnitte können Spundwände Auftragnehmer den Haufen Verformung leichter kontrollieren. Als Ergebnis kann Hutprofile in eine sehr lange Länge ausgefahren werden kann.

Die Verriegelungen sind am äußersten Teil der L / S Typ Spundwand ist die neutrale Achse von jedem Stapel gleiche mit der ganzen Spundwand. Dies bedeutet, dass der L / S Typ Spundwand kann seine strukturelle Leistungen in unterschiedlichen Bodenbedingungen anzuzeigen. Manchmal kann China Spundwände behandelt und mit kleinen Hammer oder rig oder Treiber installiert werden. Die pan-Typ Spundwand ist ein Konstruktionsstahlprodukt, das die Spundwand Herstellungstechnologie und Anwendungstechnik im Zusammenhang mit Bauarbeiten übernehmen. Hat Art Spundwand wird dazu beitragen, reduzieren die Kosten und Spundwand Spundwand Preisen.



Unsere Vorteile

Ø L-Typ oder S-Typ Spundwand oder Omega-Spundbohlen meist für Uferschutz , wo der Raum ist klein, verwendet. oder können auch als Wand oder Totmann verankert Wand verwendet, um Bank halten Sie die Haupt Spundwand werden. China Spundbohlen können verschiedene Spezifikationen zu produzieren.
Ø Omega-Typ Stahlbohle hat größere Breite und geringere Dicke, so sehr leicht, und sehr beliebt in westeuropäischen Markt. Spundwand Lieferant in China setzen diese Tradition fort.
Ø Unsere Spundwand Maschinen können angepasst werden, um alle Ihre Anforderungen an das Projekt, wie Spundwand strutting, Spundwand Entwässern zu erfüllen.
Ø Wir können Vorschläge auf Blatt Rammhammer, Spundwand Maschine, Spundwand Fahrer, Spundwand rig usw. relativ Spundwand Zubehör und products.And wir sehr vertraut mit Spundwandkonstruktion sind.

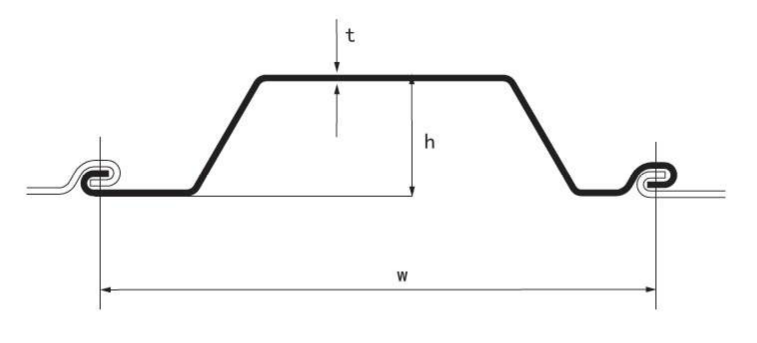

Spundwand-Profile

Section Dimensions Mass Moment of inertia Modulus of Section
Width Height Thickness Per pile Wall
w h t
mm mm mm kg/m kg/m2 cm4/m cm3/m
GPL 333-3 333 37 3 10.78 32.39 84 42
GPL 333-3.5 333 38 3.5 12.58 37.77 98 48
GPL 333-4 333 39 4 14.38 43.18 112 54
GPL 333-5 333 74 5 21.66 65 642 167
GPL 333-6 333 75 6 25.9 77.77 766 196
GPL 434-3.5 434 38 3.5 14.39 33.15 98 52
GPL 494-5 494 74 5 28.02 56.72 621 156
GPL 494-6 494 75 6 33.53 67.88 747 186
GPL 600-3 600 127 3 19.73 32.9 1038 156
GPL 600-3.5 600 128 3.5 23.08 38.3 1215 183
GPL 600-4 600 128 4 26.15 43.58 830 124
GPL 600-5 600 129 5 32.72 54.1 1728 257
GPL 600-6 600 130 6 38.8 64.6 2067 306
GPL 660-3 660 89 3 19.4 29.4 500 112
GPL 660-4 660 90 4 25.8 39.2 666 147
GPL 660-5 660 91 5 32.2 48.8 831 181
GPL 700-4 700 146 4 30.8 44 1945 265
GPL 700-5 700 148 5 39.4 56.2 2576 343
GPL 700-6 700 148 6 46.2 66 3080 410
GPL 700-7 700 150 7 54.34 77.6 3591 474
GPL 700-7.5 700 151 7.5 58.22 83.17 3846 507
GPL 700-8 700 151 8 61.9 88.45 4100 540
GPL 711-3 711 125 3 23.5 33.1 1244 199
GPL 711-4 711 126 4 31.3 44 1655 261
GPL 711-5 711 127 5 39 54.9 2063 322
GPL 750a-4 750 250 4 37.4 49.9 6535 511
GPL 750a-5 750 251 5 46.6 62.2 8142 632
GPL 750a-6 750 252 6 55.7 74.3 9732 750
GPL 750a-7 750 253 7 68.6 91.5 11880 956
GPL 750a-8 750 254 8 78.6 104.8 13586 1093
GPL 750b-6 750 283 6 57.46 76.6 11375 788
GPL 750b-7 750 284 7 67 89.3 13263 912
GPL 750b-8 750 285 8 76.6 102 15170 1044
GPL 804-6 804 295 6 60.4 75.1 12059 803
GPL 804-7 804 296 7 70.4 87.5 14030 934
GPL 804-8 804 297 8 80.3 99.8 15995 1063
GPL 813-4 813 293 4 39 48 7897 537
GPL 813-5 813 294 5 48.7 59.9 9858 669
GPL 813-6 813 295 6 58.3 71.8 11813 801
GPL 840-6 840 250 6 57.46 68.4 7832 617
GPL 840-7 840 251 7 67 79.76 9128 718
GPL 840-8 840 252 8 76.61 91.2 10474 817
GPL 900-5 900 310 5 55.8 62 12276 785
GPL 900-6 900 310 6 66.6 74 13684 891
GPL 900-7a 900 310 7 77.4 86 16013 1042
GPL 900-7b 900 350 7 81 91 20805 1205
GPL 900-8a 900 310 8 88.5 98.3 18306 1184
GPL 900-8b 900 350 8 93.6 104 23715 1365
GPL 900-8.8 900 230 8.8 86.4 96 10500 902
GPL 900-9 900 350 9 104.4 116 36635 1525
GPL 900-10.3 900 300 10.3 113 126 24400 1610
GPL 900-12.5 900 368 12.5 147 163 45000 2450
GPL 900-14 900 370 14 167 186 51100 2760
GPL 921-4 921 252 4 39 42.3 5101 404
GPL 921-5 921 253 5 48.7 52.8 6363 504
GPL 921-6 921 254 6 58.3 63.3 7620 600

Hinweis: Dieser Tisch ist nur ein Teil unserer Größen. Wir haben über 1000 verschiedene Größen. Wir können unsere Maschine in jeder Breite, Höhe und Dicke zu produzieren. Bitte kontaktieren Sie uns, wenn Ihre Größe nicht in der Tabelle ist.

Download:

Spundwand Broschüre

Spundwand Broschüre

Unsere Aktuelle Broschüre

P1-5:Einführung P6-7:Z Typ Spundwand
P8-9:Eckbereich P10-11:Z Typ Spundwand
P12-15:U Typ Spundwand P16-17:Omega Spundwand
P18-19:Trench sheet P20-21:Straight Web Haufen
P20-21:Stahlsorte P22-27:Schlauchkombi
P28-31:HZ combiwall P32-39:Globale Projekte


In Verschiedenen Sprachen Herunterladen

Technische Details

1.  COTECNA Philippinischer Versandbericht   2.  SGS Inspektionsbericht für Spundwand   3.  BV Inspektionsbericht für Spundwand   4.  Spundwand Qualitätskontrolle Dokument   5.  Stahlspundwände MTC   6.  Baosteel MTC   7.  Konstruktionshandbuch für Spundwand
