VL Spundwand

VL Spundbohlen werden in der Tschechischen Republik hergestellt und haben zwei Arten, Larssen Typen und Heosch Typen. Normalerweise werden sie als Einzelbohlen geliefert und leicht zu handhaben, gestapelt und in dieser Form aufgeschlagen. Arelcormittal arbeitete nicht nur mit den Eigentümern, sondern der Auftragnehmer hatte ständig Besuche vor Ort und die Kommunikation von Arcelor sowohl in der Planungsphase und der Durchführungsphase des Projekts. Toleranzen: EN 10 248-2 Stahlsorten: S 240 GP, S 270GP, S 355 GP nach EN 10 248-1. VL 601 sind VL602, VL603 Typ Spundbohlen alle in Europa populär.

Nach vorheriger Absprache können VL Spundwand verriegelt paarweise geliefert werden, um die Anzahl der Handhabung und Pitching-Operationen vor Ort zu minimieren. Entwürfe des Wandsystems berücksichtigte die bevorzugte Methode der Konstruktion von Thyssenkrupp detailliert und wurden dementsprechend während zur gleichen Zeit angepasst gewährleisten den hohen Sicherheitsfaktoren. VL Spundwand gibt zwei Spundbohlen miteinander durch Verriegelungs ineinander und Befestigung gegen Verrutschen. Es sollte jedoch beachtet werden, dass, wenn paarweise verzahnt, ist die resultierende Form der asymmetrischen verlangt Sorgfalt beim Stapeln werden.

Am Grund einer Bestellung Spundbohlen sind mit Löchern mit einem Durchmesser 40 gestanzt mm.VL604, VL605, VL606, VL607 Arten sind warmgewalzte Spundwand. Wenn U Pfähle werden vor der Lieferung paarweise verriegelt gibt es zwei mögliche Orientierungen, wenn sie von dem Ende des Stapels mit der Hebeloch angesehen wie in 1.14.4 dargestellt. Die Orientierung kann durch das Verbrennen von Hebebohrungen umgekehrt werden,

Der Hafen von Fujairah vorgeschlagen, eine neue Kaimauer und die damit verbundenen Arbeiten an der bestehenden Anlage zu konstruieren. Pile Typ - S Stanzen von Spundwänden. Kostenlose Abschnitten oder Kran bündelt bis zu 5000 kg. Der Umfang der Arbeiten umfasste die folgenden Strukturen. Die Art der VL Spundwand zu verwenden wird eine eingebettete Spundwand, durch Zuganker begraben Spundwandankerwand zurückgehalten werden.

Abschnitt Größe Masse Trägheitsmoment Modul von Abschnitt

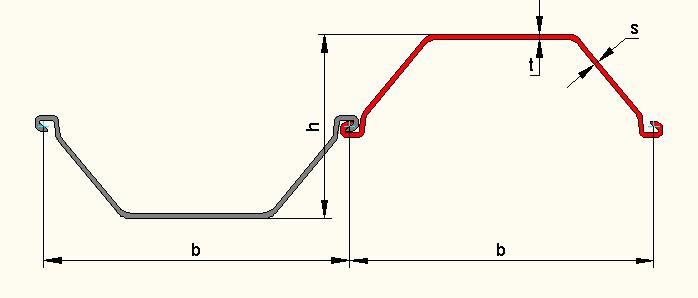

  Weite Höhe Dicke pro Stapel Mauer
  b h t s
  mm mm mm mm kg/m kg/m2 cm4/m cm3/m
VL 600 600 150 9.5 9.5 56.4 94 3825 510
VL 600K 600 150 10 10 59.4 99 4050 540
VL 601 600 310 7.5 6.4 46.8 78 11520 745
VL 602 600 310 8.2 8 53.4 89 12870 830
VL 603 600 310 9.7 8.2 64.8 108 18600 1200
VL 603K 600 310 10 9 68.1 113.5 19220 1240
VL 603 10/10 600 310 10 10 69.6 116 19530 1260
VL 604 600 380 10 9 73.8 123 30400 1600
VL 605 600 420 13 9.2 85.5 142.5 43890 2090
VL 606 600 435 14.4 9.2 94.2 157 54375 2500
VL 607 600 452 19 10.6 114 190 72320 3200
L 703 700 400 9.5 8 67.5 96.4 24200 1210
L 716 700 440 10.2 9.5 79.9 114.2 35200 1600
L 720 750 450 12 10 96.4 128.5 45000 2000
