Stahlspundwände

Mit mehreren Strumpf Einrichtungen in den Vereinigten Staaten, Hammer & Steel hat eine große Auswahl von Stahlspundwände Produkte zum Verkauf oder zur Vermietung zur Verfügung. Unsere Spundwand Produkte verfügen über mechanische "Kugel und Pfanne" Verbindungen, die jedes Stahlblech mit einem anderen ineinandergreifen und eine starre Barriere für die Erde und Wasser, während Widerstand gegen die seitlichen Druck dieser Kräfte zu ermöglichen. Das Kugelverriegelung ermöglicht auch Flexibilität bei der Einstellung während verbleibenden unter Fahrbedingungen sehr robust gegenüber anderen Systemen.

Die Z-Form der einzelnen Abschnitte verleiht, seine strukturelle Stärke, die nicht nur durch die Größe, sondern auch durch die Dicke des Stahls bestimmt wird. Natürlich wird die Bodenverhältnisse, in denen der Abschnitt angetrieben wird auch auf die Leistung von dem Fundament oder der Wand. Die PZC und PZ-Serie Spundwand kann oft als Alternative zur Arbed AZ Spundwand von Arcelor Handel.


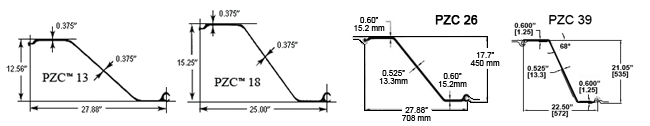

High Efficiency "Z" ABSCHNITT Stahlbohle

  Per Einzel Abschnitt Per Foot Of Wall
Abschnitt
Bezeichnung
Nominal
Weite
Mauer
Tiefe
(Höhe)
Steg
Dicke
Flansch
Dicke
Bereich Last
pro
Fußende
Moment
von
Trägheit
Abschnitt
Modul
Gesamt
Oberfläche
Bereich
Nominal
Überzug
Bereich
Bereich Last
pro
Fußende
Moment
von
Trägheit
Abschnitt
Modul
in. in. in. in. in.2 lbs/ft in.4 in.3 ft2/ft ft2/ft in2/ft lbs/ft2 in4/ft in3/ft
PZC"12 27.88 12.52 0.335 0.335 13.64 46.4 326.6 52.0 6.09 5.60 5.87 20.0 140.6 22.4
PZC"13 27.88 12.56 0.375 0.375 14.82 50.4 353.0 56.2 6.09 5.60 6.38 21.7 152.0 24.2
PZC"14 27.88 12.60 0.420 0.420 16.15 55.0 382.7 60.5 6.09 5.60 6.95 23.7 164.8 26.0
PZC"17 25.00 15.21 0.335 0.335 13.64 46.4 492.9 64.5 6.09 5.60 6.55 22.3 236.6 31.0
PZC"18 25.00 15.25 0.375 0.375 14.82 50.4 532.2 69.8 6.09 5.60 7.12 24.2 255.5 33.5
PZC"19 25.00 15.30 0.420 0.420 16.16 55.0 576.5 75.2 6.09 5.60 7.76 26.4 276.7 36.1
PZC"26 27.88 17.70 0.525 0.600 21.72 73.9 994.3 112.4 6.65 6.15 9.35 31.8 428.1 48.4
Alle Abmessungen sind nominal

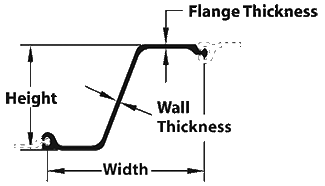

HEAVY DUTY "Z" ABSCHNITT SPUNDWAND

  Weite Höhe Dicke Bereich Last Abschnitt
Modul
Massenträgheitsmoment Beschichtungsbereich
Abschnitt     Flansch Steg   Pile Mauer     Beide Seiten Wandfläche
in. in. in. in. in.sq / ft lb. / ft lb. / ft. sq. in. cu. / ft. in. qu / ft. ft. sq. / foot of single ft. sq. / ft. sq.
PZ 22 22 9 0.375 0.375 6.47 40.3 22 18.1 84.38 4.48 1.22
PZ 27 18 12 0.375 0.375 7.94 40.5 27 30.2 184.2 4.48 1.49
PZ 35 22.64 16.1 0.6 0.5 10.29 66 35 48.5 361.2 5.37 1.42
PZ 40 19.69 14.9 0.6 0.5 11.76 65.6 40 60.7 490.8 5.37 1.64
Alle Abmessungen sind nominal

Flachen Abschnitten

Typisch für kreisförmige Zellen-Design-Anwendungen verwendet werden, ist Flachspundbohle eine bewährte Technologie, die immer noch an vielen Projekten verwendet wird. Während diese Spundwände bieten viel weniger Strahlstärke als Z Pfähle, die Abschnitte mit einem Daumen und Zeigefinger Verriegelung mit einer Dreipunktkontaktverbindung erhebliche Zugkraft, um die Ringspannung an sie angelegt Zähler zu erzeugen.

  Per Einzel Abschnitt Per Foot Of Wall
Abschnitt Bezeichnung Nennweite Web Dicke Gewicht pro Fuß Massenträgheitsmoment Widerstandsmoment Nominal Überzug Bereich Gewicht pro Fuß Trägheitsmoment Widerstandsmoment
in. in. lbs/ft in.4 in.3 ft2/ft lbs/ft2 in.4/ft in.3/ft
PS 27.5 19.69 0.4 45.2 5 3.2 3.68 27.5 3 1.9
PS 31.0 19.69 0.5 50.9 5 3.2 3.68 31 3 1.9
Alle Abmessungen sind nominal
