PZC und PZ Stahl Spundwand

PZ und PZC Spundbohlen werden auch als Larssen Spundwand, hauptsächlich in den USA verwendet. Einige Mittelamerikanischen Ländern bevorzugen auch diese Abschnitte.

Larssen Spundbohlen ist weit verbreitet in der Transformation von Gewässern und entlang der Küstengebiete der Infrastruktur verwendet. Die Entwicklung der chinesischen Wirtschaft wird wiht der Reihe der Mega-Projekte entstehen, zur gleichen Zeit, Chinas Hochgeschwindigkeitsbahn, Intercity-Bahnlinien, den Bau von State Road Autobahn-Verkehr muss alle Stiftungen und Kofferdämme. Die in unverändertem Zustand der Schotter (Teilchengröße von weniger als 20 mm), Sand, Schluff, etc. Gründungstragfähigkeit 100KN / m2 folgenden geologischen Bedingungen, warmgewalzten Stahlspundbohlen können bis zu 30 Mal angesteuert werden

Warmgewalzte Stahlspundwände verwenden eine dünne Folie (gemeinsame Stärke 8mm ~ 14mm), um Roll Formmaschine Verarbeitung. Seine niedrige Produktionskosten und der Preis ist billig, Längenkontrolle ist auch flexibler. Aber die einfache Verarbeitungsverfahren und die gleiche Dicke alle Spundbohlen, die auch zu einer erhöhten Querschnittsabmessungen führen und kann die Menge an Stahl nicht optimieren

Entsprechend der tatsächlichen Situation des Projekts, können Kunden die wirtschaftlichste und angemessenen Querschnitt auszuwählen, zu optimieren Engineering-Design, Materialeinsparungen von 10-15% im Vergleich zu der Leistung, die Baukosten erheblich reduziert.

PZC Spundwände Spezifikationen.



Größe Per Einzel Abschnitt Pro Fuß Wand

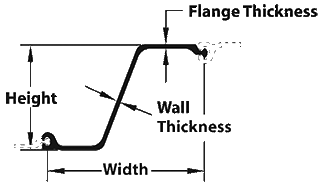

Abschnitt Nominal Weite Mauer Tiefe (Höhe) Steg Dicke Flansch Dicke Last pro Fußende Moment von Trägheit Abschnitt Modul Last pro Fußende Moment von Trägheit Abschnitt Modul
in. in. in. in. lbs/ft in.4 in.3 lbs/ft2 in4/ft in3/ft
PZC"12 27.88 12.52 0.335 0.335 46.4 326.6 52.0 20.0 140.6 22.4
PZC"13 27.88 12.56 0.375 0.375 50.4 353.0 56.2 21.7 152.0 24.2
PZC"14 27.88 12.60 0.420 0.420 55.0 382.7 60.5 23.7 164.8 26.0
PZC"17 25.00 15.21 0.335 0.335 46.4 492.9 64.5 22.3 236.6 31.0
PZC"18 25.00 15.25 0.375 0.375 50.4 532.2 69.8 24.2 255.5 33.5
PZC"19 25.00 15.30 0.420 0.420 55.0 576.5 75.2 26.4 276.7 36.1
PZC"26 27.88 17.70 0.525 0.600 73.9 994.3 112.4 31.8 428.1 48.4



  Weite Höhe Dicke Last Abschnitt Modul Moment von Trägheit Beschichtungsbereich
Abschnitt     Flansch Steg Pile Mauer     Beide Seiten Wandfläche
in. in. in. in. lb./ft lb./ft.sq. in.cu./ft. in.qu/ft. ft.sq./foot of single ft.sq./ft.sq.
PZ22 22 9 0.375 0.375 40.3 22 18.1 84.38 4.48 1.22
PZ27 18 12 0.375 0.375 40.5 27 30.2 184.2 4.48 1.49
PZ35 22.64 16.1 0.6 0.5 66 35 48.5 361.2 5.37 1.42
PZ40 19.69 14.9 0.6 0.5 65.6 40 60.7 490.8 5.37 1.64
